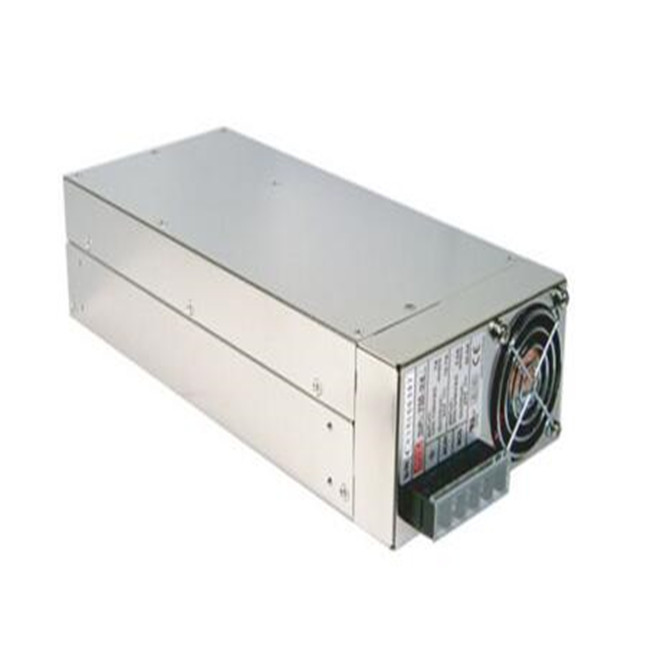

菲尼克斯開關電源通電后無電壓輸出怎么處理
1.保險絲熔斷
一般情況下，保險絲熔斷說明電源的內部線路有問題。由于電源工作在高電壓、大電流的狀態下，電網電壓的波動、浪涌都會引起電源內電流瞬間增大而使保險絲熔斷。重點應檢查電源輸入端的整流二極管，高壓濾波電解電容，逆變功率開關管等，檢查一下這些元器件有無擊穿、開路、損壞等。如果確實是保險絲熔斷，應該首先查看電路板上的各個元件，看這些元件的外表有沒有被燒糊，有沒有電解液溢出。如果沒有發現上述情況，則用萬用表測量開關管有無擊穿短路。
2.無直流電壓輸出或電壓輸出不穩定
如果保險絲是完好的，在有負載情況下，各級直流電壓無輸出。這種情況主要是以下原因造成的：電源中出現開路、短路現象，過壓、過流保護電路出現故障，振蕩電路沒有工作，電源負載過重，高頻整流濾波電路中整流二極管被擊穿，濾波電容漏電等。在用萬用表測量次級元件，排除了高頻整流二極管擊穿、負載短路的情況后，如果這時輸出為零，則可以肯定是電源的控制電路出了故障。
3.電源負載能力差
電源負載能力差是一個常見的故障，一般都是出現在老式或是工作時間長的電源中，主要原因是各元器件老化，開關管的工作不穩定，沒有及時進行散熱等。應重點檢查穩壓二極管是否發熱漏電，整流二極管損壞、高壓濾波電容損壞等。
電源維修實例1：某設備電源，通電后無電壓輸出，電源內部發出‘吱吱吱’聲。這是電源過載或無負載的典型特征。先仔細檢查各個元器件，重點檢測整流二極管、開關管等。經過仔細檢查，發現一個整流二極管(1N4007)的表面已燒黑，而且電路板也給燒黑了。找到同型號的二極管換下，在用萬用表一測果然是擊穿的。接上電源，可風扇不轉，‘吱吱吱’聲依然存在。用萬用表量+12V輸出只有+0.2V，+ 5V只有0.1V。這說明元件被擊穿時電源啟動自保護。測量初級和次級開關管，發現初級開關管中有一個已損壞，用相同型號的開關管換上，故障排除。以上檢查走了彎路，未通電前，應測量一下開關管是否損壞。
電源維修實例2：沒有‘吱吱吱’聲,上一個保險絲就燒一個保險絲。由于保險絲不斷地被熔斷，搜索范圍就縮小了�？赡馨l(fā)生的情況有3種：整流橋擊穿，大電解電容擊穿，初級開關管擊穿。電源的整流橋一般是分立的四個整流二極管，或是將四個二極管固化在一起。將整流橋拆下一量是正常的。大電解電容拆下測試后也正常，注意焊回時要注意正負極。最后的可能就只剩開關管了。這個電源的初級只有一個大功率的開關管。拆下一量果然擊穿，找同型號開關管換上，問題解決。
其實，電源維修電源并不難，一般電源故障都可以歸納總結為：保險絲熔斷、整流二極管損壞、濾波電容開路或擊穿、開關管擊穿以及電源自保護等，另外開關電源的電路相對較簡單，故障類型也比較少，很容易就能判斷出故障位置。所以電源維修只要有足夠的電子基礎知識，再多看看相關技術文章，平時多動動手，注意維修經驗的積累，電源故障維修還是挺好解決的。
任何芯片級維修工作，都離不開經驗的積累和靈活的維修思路。在遇到故障無法排除，或者是找不到故障根源的時候，往往靜下心來，或者干脆休息一小會兒，多角度的思考和排除故障，往往會有意想不到的效果。
從事電路板維修工作中，遇到電源維修，特別是高壓電源電路板維修更要細心穩重，以免發生更為嚴重的設備燒毀后果。
