三菱變頻器A540報警EGF ELF 故障快速排除妙招顯示這個報警E.GF大概是輸出側接地故障過電流保護的意思而報警ELF輸出欠相保護昨天接了一臺變頻器這個客戶算是被黑心的銷售商給坑了,拆開變頻器才發現這個變頻器壓根不是面板上標的22千瓦的而實際的電壓是15千瓦的,而且奇葩的是客戶盡然用了一年了,這個我還是頭一次見到。三菱變頻器技術維修聯系上海仰光電子科技有限公司13817011982

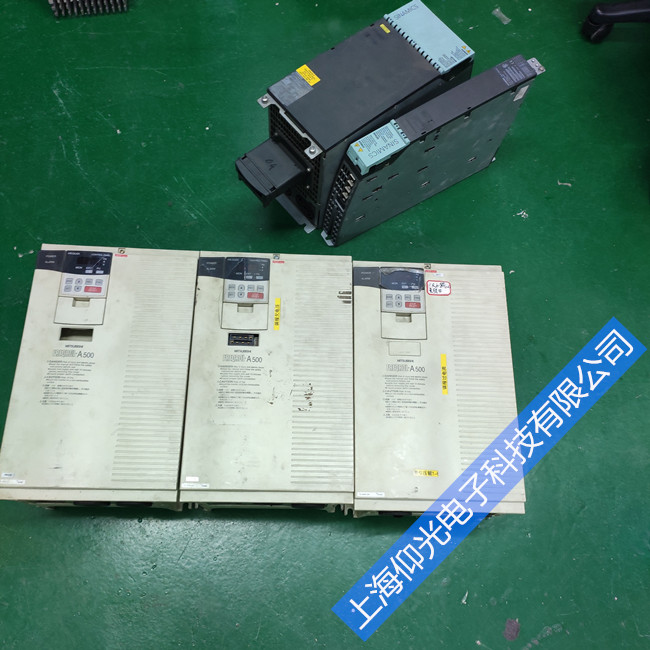

這個變頻器是A540報警EGF的,雖然使用小功率來充當大功率,但是它們的維修原理還是一樣的,這個沒什么區別,這個變頻器維修的過程中不一樣的就是空載中載和重載測試的時候它們的報警是不一樣的,下面詳細的分析一下這個故障。
三菱變頻器A540報警EGF分析和原因

三菱這個變頻器在維修前。需要先把故障的細節給測試出來,首先就是空載上電顯示報警,電流正常。然后帶7.5千瓦的電機測試電流電壓都正常,也是不報警的。于是加大負載一起測試7.5千瓦和4千瓦,這是變頻器就報警了不但報警而且還報了2個,一個是EGF,另一個ELF .
我們做了簡單的屏蔽短接。把P251短接屏蔽后,這個報價就消失了,電流和電壓都正常初步估計這個故障在檢測模塊上。我們?cè)倏纯催@兩個報警的含義是什么,通過查詢我們得知這個報警EGF大概是輸出側接地故障過電流保護的意思而報警E.LF輸出欠相保護。雖然這兩個故障不是很相關但是它們有一個共同點,就是都是檢測電流電壓故障。所以重點放在輸出檢測故障和輸出故障上做檢測。
三菱變頻器A540報警EGF故障排除

按照上述的描述我們重點需要看的地方是輸出檢測和輸出電路,還有就是周邊的驅動電源,因?yàn)槿绻��?qū)動電源有問題的話,也會引起輸出電路的輸出和檢測出問題,于是我們檢測驅動電源和出去檢測的端口電壓,顯示電壓正常,暫時排除驅動電源的問題。于是檢測電路的電容電容和傳感器,在測試傳感器的時候發現有異常,這只是猜測,于是試著更換電流傳感器,重新上電再次帶動7.5千瓦和3千瓦電機的時候發現故障排除,于是安裝上機給客戶試用過程中也沒有發現什么異常,這個故障就算維修成功了。
