開關電源的維修技巧分析

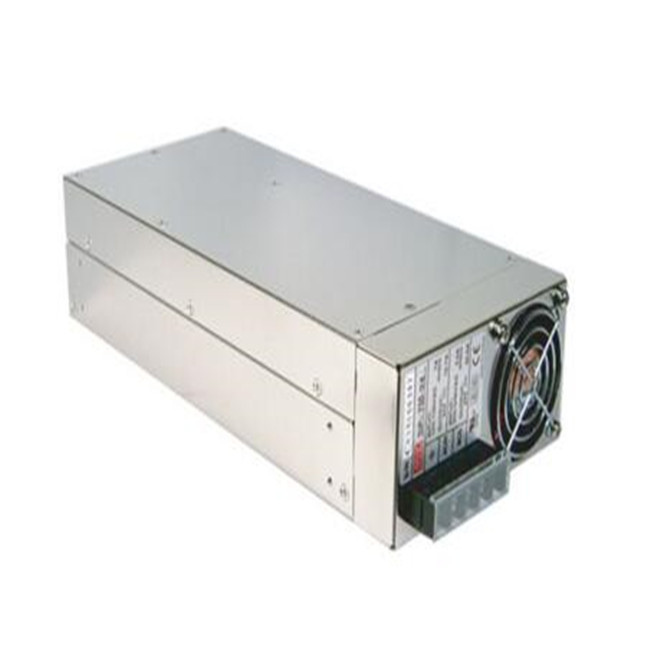

1、修理開關電源時，首先用萬用表檢測各功率部件是否擊穿短路，開關電源外殼如電源整流橋堆，開關管，高頻大功率整流管；抑制浪涌電流的大功率電阻是否燒斷。再檢測各輸出電壓端口電阻是否異常，上述部件如有損壞則需更換。
2、第一步完成后，接通電源后還不能正常工作，接著要檢測功率因數模塊（PFC）和脈寬調制組件（PWM），查閱相關資料，熟悉PFC和PWM模塊每個腳的功能及其模塊正常工作的必備條件。
3、然后，對于具有PFC電路的電源則需測量濾波電容兩端電壓是否為380VDC左右，如有380VDC左右電壓，說明PFC模塊工作正常，接著檢測PWM組件的工作狀態，測量其電源輸入端VC ,參考電壓輸出端VR ,啟動控制Vstart/Vcontrol端電壓是否正常，利用220VAC/220VAC隔離變壓器給開關電源供電，用示波器觀測PWM模塊CT端對地的波形是否為線性良好的鋸齒波或三角形，如TL494 CT端為鋸齒波，F(xiàn)A5310其CT端為三角波。輸出端V0的波形是否為有序的窄脈沖信號。
4、在開關電源維修實踐中，有許多開關電源采用UC38××系列8腳PWM組件，開關電源適配器大多數電源不能工作都是因為電源啟動電阻損壞，或芯片性能下降。當R斷路后無VC,PWM組件無法工作，需更換與原來功率阻值相同的電阻。當PWM組件啟動電流增加后，可減小R值到PWM組件能正常工作為止。在修一臺GE DR電源時，PWM模塊為UC3843,檢測未發現其他異常，在R（220K）上并接一個220K的電阻后，PWM組件工作，輸出電壓均正常。有時候由于外圍電路故障，致使VR端5V電壓為0V,PWM組件也不工作，在修柯達8900相機電源時，遇到此情況，把與VR端相連的外電路斷開，VR從0V變?yōu)?V,PWM組件正常工作，輸出電壓均正常。5、當濾波電容上無380VDC左右電壓時，說明PFC電路沒有正常工作，開關電源電路示意圖PFC模塊關鍵檢測腳為電源輸入腳VC,啟動腳Vstart/control,CT和RT腳及V0腳。修理一臺富士3000相機時，測試一板上濾波電容上無380VDC電壓。VC,Vstart/control,CT和RT波形以及V0波形均正常，測量場效應功率開關管G極無V0 波形，由于FA5331（PFC）為貼片元件，機器用久后出現V0端與板之間虛焊，V0信號沒有送到場效應管G極。將V0端與板上焊點焊好，用萬用表測量濾波電容有380VDC電壓。當Vstart/control 端為低電平時，PFC亦不能工作，則要檢測其端點與外圍相連的有關電路。
總之，開關電源電路有易有難，功率有大有小，輸出電壓多種多樣。只要抓住其核心的東西，即充分熟悉開關電源的基本結構以及PFC及PWM模塊的特性，它們工作的基本條件，按照上述步驟和方法，多動手進行開關電源的維修，就能迅速地排除開關電源故障，達到事半功倍的效果
