瑞士Kistler奇石樂控制器維修常見故障:不能啟動、上電無顯示、過電流、欠電壓、過熱、過載、過速、抖動、偏碼器 異 常、模塊損壞、接地故障、不能調速、參數錯誤、限流運行等。
瑞士Kistler奇石樂控制器沒有輸出時
1、將萬用表設置在+20發(DC)檔位，先測量閘把輸出信號的高、低電位。
2、如捏閘把時，閘把信號有超過4V的電位變化，則可排除閘把故障。
3、然后按照控制器常用世道上腳功能表，與測量出的主控世道民邏輯芯片的電壓值進行電路分析，并檢查各芯片外圍器件(電阻、電容、二極管)的數值是否和元件表面的標識相一致。
4、最后檢查外圍器件或是集成電路出現故障，我們可以通過更換同型號的器件來排除故障。
1、控制器主相位檢查測量圖，用萬用表直流電壓+50V檔，檢測6路MOS管柵極電壓是否與轉把的轉動角度呈對應關系。
2、如沒有對，表示控制器里的PWM電路或MOS管驅動電路有故障。
3、參照無刷控制器主相位檢查圖，測量芯片的輸入輸出引腳的電壓是否與轉把轉動角度有對應關系，可以判斷哪些芯片有故障，更換同型號芯片即可排除故障。
1、控制器內部電源一般采用三端穩壓集成電路，一般用7805、7806、7812、7815三端 穩壓集成電路，它們的輸出電壓分別是5V、6V、12V、15V。
2、否則說明控制器內部電源出現故障了，一般有刷控制器可以通過更換三端穩壓集成電路排除故障。

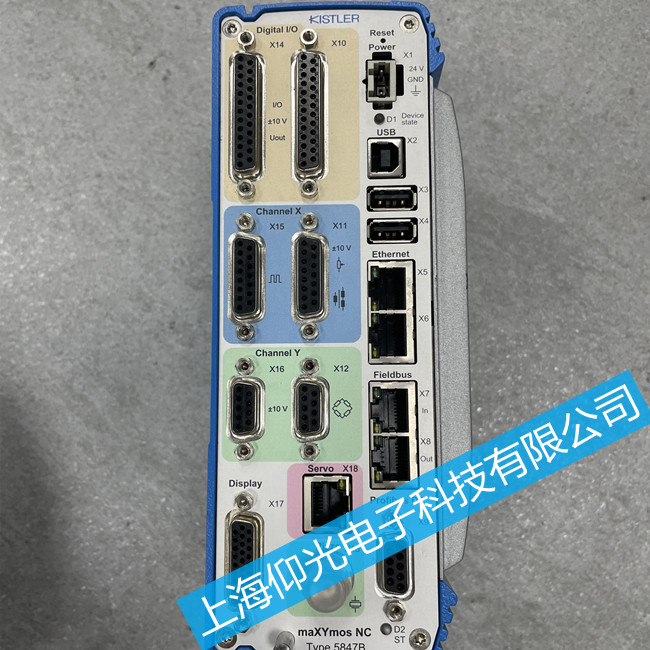

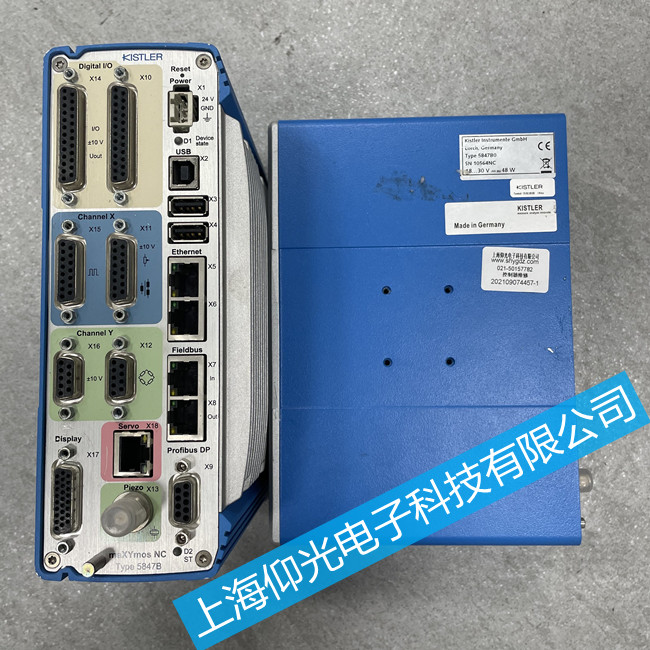

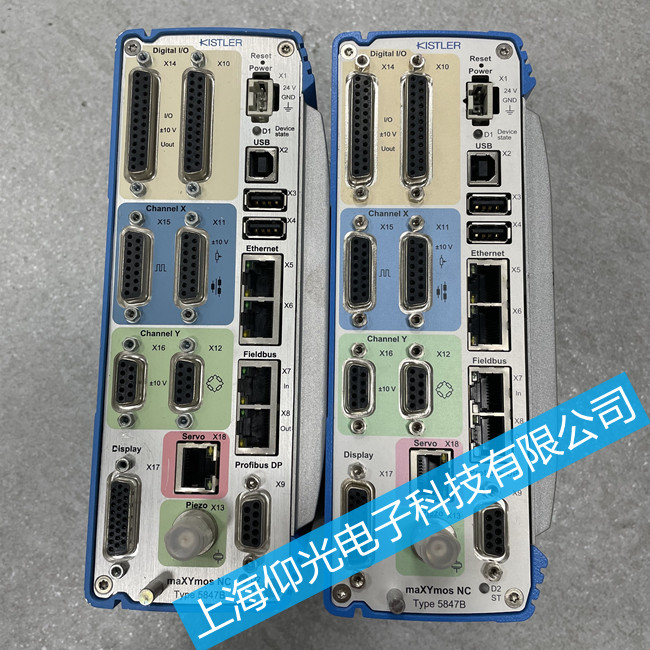

奇石樂KISTLER控制器5847B0主機電箱
