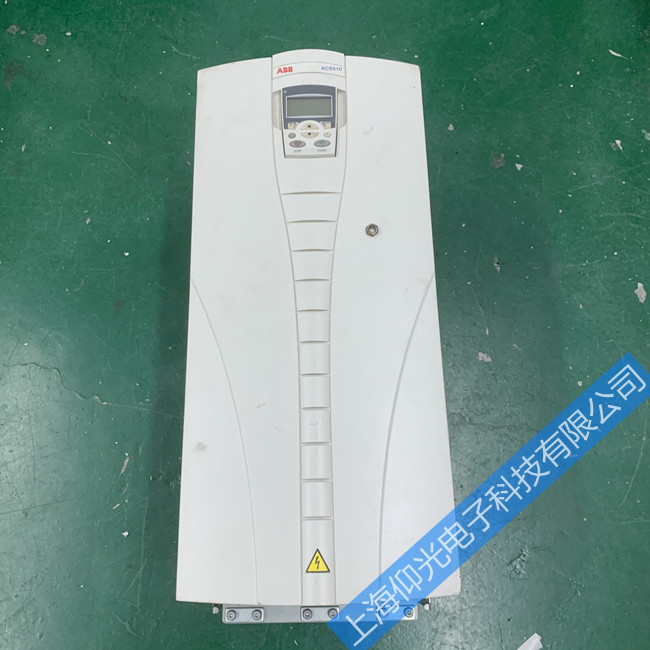

維修abbacs510變頻器故障碼及故障原因分析大全。
故障碼1（overcurrent):過電流故障
故障原因分析：變頻器的輸出電流過大的原因有1.電動機負載太重或機械卡死導致運轉不靈活；2.變頻器啟動加速時間設置太短；3.電動機電纜故障或接線錯誤；4.電流檢測電路發生故障。
故障碼2（DC overvolt)直流過電壓
故障原因分析：1.輸給變頻器的供電電源發生靜態或瞬態過電壓的情況；2.減速時間設置過短；3.過電壓控制器設置不合理；4.直流電壓檢測電路出現故障。
故障碼3（DEV overtemp)變頻器過熱
故障原因分析：1.變頻器散熱風扇損壞導致散熱不良；2.變頻器散熱片積塵過多，導致散熱不良；3.環境溫度過高；4.電機負載過大。
故障碼4（short circ)短路故障
故障原因分析：1.電動機的電纜或電動機短路；2.電源部分故障；3.驅動電路故障；4.IGBT大功率管故障。
故障碼6（DC undervolt)直流欠電壓
故障原因分析：1.變頻器的供電電源出現缺相故障；2.供電電源欠電壓；3.整流濾波電路中的大濾波電容容量減小；4.變頻器的電源電路故障。
故障碼9（mot temp)電機過熱
故障原因分析：1.電機負載太重，導致過載；2.溫度傳感器損壞；3.變頻器供給電動機的電壓缺相或三相電壓不平衡。
故障10（panel loss)控制盤丟失
故障原因分析：操作面板沒安裝好。
故障12（motor stall)電機堵轉
故障原因分析：1.電機功率偏��；2.電機負載過重；3.變頻器輸出電流過��；4。變頻器驅動電路故障。
故障碼16（earth fault)接地故障
故障原因分析：1.電機電纜的長度超過允許的最大長度；2.變頻器中的大濾波電容性能不良；3.變頻器主控制電路板故障。
故障碼22（supply phase)電源缺相
故障原因：1.輸入給變頻器的電源缺相；2.熔斷器熔斷；3.整流電路故障。
故障碼34（motor phase)電機缺相
故障原因：1.電動機故障；2.電機電纜故障；3.熱敏繼電器故障；4.變頻器輸出缺相。
故障碼35（output wiring)輸出接線故障
故障原因：1.電動機接線松動或者沒有連接到變頻器；2.變頻器接線端子松動。
故障碼37（cb overtemp)控制板溫度過高
故障原因：1.變頻器使用環境溫度過高；2.散熱風扇故障；3.變頻器散熱不良；4.控制板上積塵過后；5.控制板中的電子元件老化。
對于ABB-ACS510變頻器除了以上故障碼較為常見外，其它還有一些極少出現的故障碼沒有列出，如果朋友們遇到?jīng)]見過的故障碼時，可以根據變頻器的工作原理，判斷引發變頻器的故障原因。
