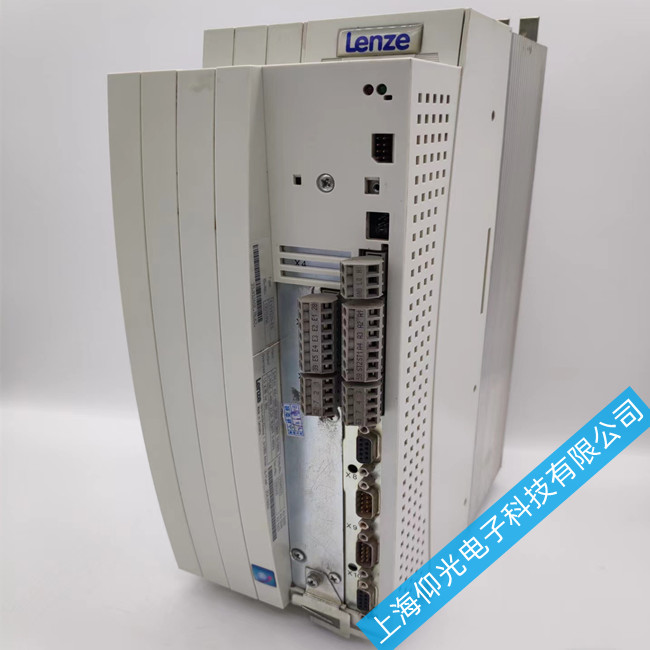

淄博倫茨伺服驅動器故障維修存在的問題EVS9325-EK，LENZE倫茨伺服驅動器維修EVS9325-EK，倫茨驅動器發出報警、啟動變頻器跳閘 逆變模塊IGBT(bsm10gD120)損壞，w相驅動電路損壞嚴重(上、下管驅動電路元件A3120、A4、Z70、22Ω、221Ω電阻全部損壞)。更換全部損壞元件后恢復正常使用。 EVS9323啟動報“0C1”過流故障 V相逆變模塊IGBT(bsm100gb120)損壞，驅動電路上IC：lm239、穩壓管y4、y7損壞。更換上述元件后啟動運行正常。倫茨變頻器開關電源維修方法 ,主電源工作原理 中IC(3844b)是由內部穩壓、振蕩脈沖形成、比較、過流檢測保護、觸發電路等組成。Q1(K1413)為電源開關管。通電時通過R2降壓向IC7(12)腳提供約+15V(經IC內部穩壓)的工作電壓，待開關電源工作正常后由電源產生的+15V向IC提供工作電壓。 由IC內部向8(14)提供+5V基準電壓給外接R、C振蕩電路使用由R6、C6構成振蕩電路并向4(7)腳提供振蕩信號。振蕩頻率與R6、C6的乘積成反比。 +15V電壓經R3、R4分壓后向2(3)腳提供取樣電壓供IC調整(自動穩壓)輸出電壓。 觸發信號由6(10)腳輸出經R7送到Q1的g極控制Q1導通、截止。使高頻變壓器初級形成交變的電勢，由高頻變壓器次級感應到的電動勢經整流、濾波后輸出直流電壓供負載使用。 R1為Q1的限流電阻并通過R8向3(5)腳提供過流檢測信號，檢測到過流時IC內部封閉觸發信號的輸出，以保護Q1等無件。 D4、C9、R12構成抑制電路，抑制線圈兩端產生過高的電動勢。 +24V主要供給主板電源和風扇電源。在不連接主板時，該電壓升致+30V左右。 整流二極管損壞應用同類型的拆機件安裝使用。 9322的充電電阻為PTC熱敏電阻，溫度越高，阻值越低。常溫時約10 Ω。 主板上電源 其結構、原理與主電源一樣。該電源產生+24V×2、+20V、+15V、-15V、+8V×2供主板使用。 上管驅動電源 ,要由兩塊IC；三極管：(bd135、bd136)；3個6.8Ω電阻；三個高頻變壓器組成。分別向IGBT的三個上管提供驅動電壓。 EVS9323通電無顯示 產生該故障的原因：主回路損壞；開關電源損壞。 檢查為：2個充電熱敏電阻、三相整流橋(36mt160)燒壞，部分連接銅箔燒斷。對外殼有打火(拉弧)痕跡。開關電源、逆變電路正常。 應是主電路對地短路造成相關元件損壞。更換上述元件并重新連接好燒斷的銅箔。通電顯示正常。 EVS9323通電無顯示 ,查主回路正常，開關電源IC(3844b)7腳為0V(正常時15V)，電阻R2開路。拆下IC(3844b)檢查，IC損壞。更換IC(3844b)、R2后通電顯示正常。 EVS9323通電無顯示 檢查主電源各組電壓均正常。主板上開關電源無工作電壓(該電壓由主電源+24V供給)引致主板不工作。
倫茨伺服器維修常見故障：上電無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地故障、參數錯誤、有顯示無輸出、模塊損壞等故障
忻州倫茨伺服驅動器維修常見故障
面板顯示信息
RDY=驅動系統準備好了，可停止控制器
IMP=功率輸出脈沖禁止
Imax=達到較大電流
Mmax=達到較大轉矩
Fail=故障、跳閘、警告
故障報警信息(參數c0168是當前故障信息存儲，有8個)
Ccr 071系統故障 跳閘
Ceo 061 通訊錯誤 數據錯誤
cde(220/221)通訊錯誤 數據錯誤
c0126Ce1 062過程數據輸入對象can-in1通訊錯誤
Ce2 063過程數據輸入對象can-in2通訊錯誤 監控關閉c0592
CE3 064過程數據輸入對象can-in3通訊錯誤 監控關閉c0593
Ce4 065總線關閉狀態(錯誤過多所致 監控關閉c095
Eer 091外部監控 跳閘c0581
H05 105內部故障 跳閘
H07 107內部故障 跳閘
H10 110 散熱器溫度報警 跳閘c0588
H11 111 室溫報警 跳閘 c0588
Lp1 032 電機缺相 監控關閉c0597
Lu 030欠壓
