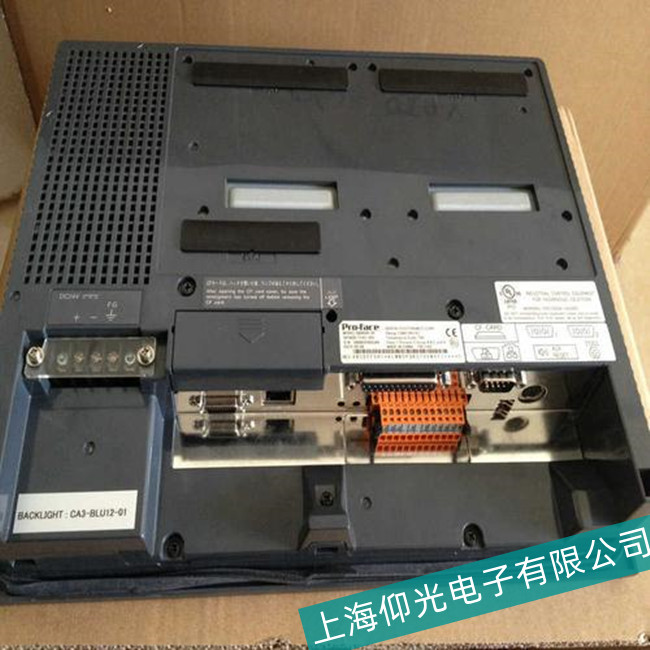

東莞普羅菲斯GP3450T觸摸屏花屏維修

東莞普羅菲斯觸摸屏花屏維修中心上海仰光電子，上海仰光電子觸摸屏維修中心擁有全套測試平臺，軟硬件結合，帶載運行，維修速度快，價格低，免費檢測，保證上機ok，24小時熱線服務

普洛菲斯觸摸屏花屏故障現象及解決方法

1、故障現象：屏幕有圖像，但圖像上覆蓋有點狀、片狀、馬賽克等干擾。

解決方法：檢查信號源，邏輯板，LVDS信號，主板，屏參，液晶屏。

2、故障現象：用戶菜單正常，只是圖像出現花屏現象。

解決方法：檢查主板及scaler處理芯片電路,補焊芯片。

3、故障現象：不定時花屏，花屏中間圖像夾雜很多細小的彩點。

解決方法：LVDS插線接觸不良。

4、故障現象：反復上電后，花的條紋、色彩有變化。

解決方法：檢查邏輯板

5、故障現象：反復上電后，花的條紋、色彩無變化。

解決方法：屏本身壞機會大。

6、故障現象：圖像有干擾，字符上也有干擾。

解決方法：邏輯板、屏信號連線、數字板信號輸出電路。

7、故障現象：字符正常，圖像有塊狀、點狀干擾。YPbPr輸入信號，沒有干 擾。再從AV端口輸入，圖像出現干擾。

解決方法：幀存儲器假焊，圖像增強處理IC控制信號線斷。

8、故障現象：圖像全部是花點狀，細碎花屏，字符是正常的。

解決方法：故障在視頻解碼器電路。因?yàn)椋瑘D像增強處理電路產生的故障 是塊狀的，不是細碎的。

9、故障現象：圖像上有扭曲狀或者網紋干擾。AV試機一切正常。

解決方法：中放、高放電路。

10、故障現象：圖像規則塊狀花屏。

解決方法：主板緩存與主芯片通信不良。

11、故障現象：花屏鬼影，整個屏幕有雜亂的彩色條紋。

解決方法：關掉圖像對比度來判斷.如果關掉對比度,圖像缺色就說明故障點在主板的格式變換電路和LVDS連接線.反之,如果關掉對比度,圖像基本正常,說明就是T-CON板的格式變換器沒正常工作.邏輯板主查屏供電及芯片供電，格式變換器與幀存儲器通訊，屏存儲器數據損壞。

12、故障現象：開機時左上方出現瞬間花屏。

解決方法：BLON控制電壓異常。

13、故障現象：圖像彩色反相,且在出現菜單顯示時表現出缺色而形成的補色出現。

解決方法：主板與屏的接口時序不一致造成，重新升級對應軟件數據。

14、故障現象：彩色豎條，控制功能正常,且有黑屏現象。

解決方法：主板發送的LVDS信號與邏輯板驅動的邏輯時序不對應，查LVDS線和邏輯板。

15、故障現象：圖像呈現亮度不均勻,且有垂直和水平斷續亮線干擾.輸入其它測試信號也存在此現象。

解決方法：LVDS信號傳輸不良。

16、故障現象：格仔形規則塊狀花屏(滿屏豎條)。

解決方法：主芯片與DDR之間通信。

17、故障現象：光柵在垂直方向上出現垂直豎條閃動,且光柵在二分之一處錯開。

解決方法：問題是由行列驅動信號和時序控制信號丟失造成。1)行列驅動電路自身問題. 2)邏輯板與行列驅動電路的連接排插接觸不良造成驅動信號異常.3)邏輯板格式變換電路未送出RSDS信號.

注意事項：觸摸屏的維修相對來講是較為簡單的，但是維修要注意細致，不要著急，應該準確故障根源，有針對性的進行維修，不要心急的追求快。

東莞普羅菲斯GP3450T觸摸屏花屏維修總結：以上是西門子觸摸屏花屏的故障現象及解決方法，如若不能解決您的問題，可以送至維修中心維修。

上海仰光電子觸摸屏故障維修中心可以維修普羅菲斯觸摸屏出現像黑屏、暗屏、藍屏、花屏、白屏、液晶屏損壞、主板燒壞、觸摸失靈、安平、亂碼、死機、圖像有干擾紋、燒保險、圖像抖動、按鍵無反應、電源板故障、無背光、反復重啟、個別區域不能觸摸、觸摸偏移、高壓板故障等等。
