SIEMENS西門子300505光學編碼器出錯維修解析：

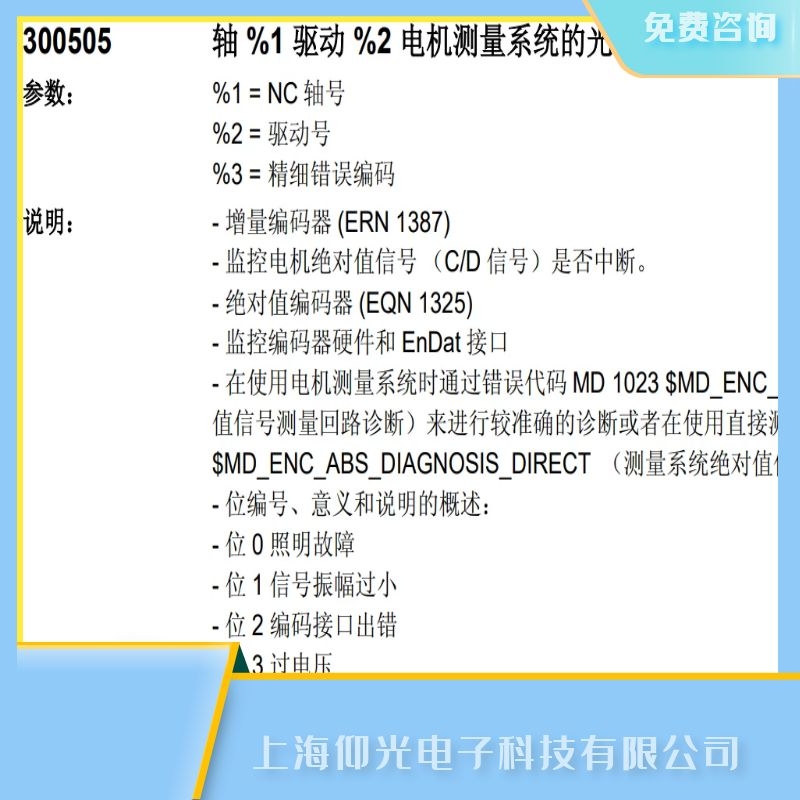

300505 軸 %1 驅動 %2 電機測量系統的光學編碼器出錯，代碼 %3
參數： %1 = NC 軸號
%2 = 驅動號
%3 = 精細錯誤編碼
說明： - 增量編碼器 (ERN 1387)
- 監控電機絕對值信號 （C/D 信號）是否中斷。
- 絕對值編碼器 (EQN 1325)
- 監控編碼器硬件和 EnDat 接口
- 在使用電機測量系統時通過錯誤代碼 MD 1023 $MD_ENC_ABS_DIAGNOSIS_MOTOR （電機絕對
值信號測量回路診斷）來進行較準確的診斷或者在使用直接測量系統時通過 MD 1033
$MD_ENC_ABS_DIAGNOSIS_DIRECT （測量系統絕對值信號的診斷）來進行較準確的診斷：
- 位編號、意義和說明的概述：
- 位 0 照明故障
- 位 1 信號振幅過小
- 位 2 編碼接口出錯
- 位 3 過電壓
- 位 4 欠電壓
- 位 5 過電流
- 位 6 需更換電池
- 位 7 CRC 錯誤 （也用于位 13）見下，自軟件版本 4.2 及更高版本，同步線性電機
- 位 8 不可以使用編碼器，不允許分配絕對值信號至增量信號，自軟件版本 4.2 及更高版本，同步線
性電機
- 位 9 C/D 信號在 ERN 1387 時出錯 （見下）或者連接 EQN 編碼器
- 位 10 報告不可中斷
- 位 11 在數據電纜上識別 SSI 電平
- 位 12 測量值時讀取 TIMEOUT
- 位 13 CRC 錯誤
- 位 14 直接測量系統的錯誤 IPU 子模塊，僅在 611D 擴展時
- 位 15 測量編碼器故障
- CRC 錯誤 位 7 位 13：
- 位 7：0，位 13：1 來自 SIDA-ASIC 的 CRC 錯誤
- 位 7：1，位 13：0 控制檢查字節錯誤
- 位 7：1，位 13：1 通過增量信號補償絕對信號時出錯
- 位 12 和 15：零電平監控 SSI
- 位 14 和 15：靜止電平監控 SSI
- 對于位 9 的說明：
- 錯誤的參數化 （例如：不在 EQN MD 1011 上：$MD_ACTUAL_VALUE_CONFIG （配置實際值采
集 IM) 或者不在 MD 1030 上：$MD_ACTUAL_VALUE_CONFIG_DIRECT （配置實際值采集 DM))
- 或者舊硬件 （不適合 EQN）
- 或者未連接編碼器
- 或者錯誤的編碼器電纜 （適合 REN，代替 EQN）
反應： BAG 沒有準備就緒。
NC 轉換為跟蹤模式。
通道沒有準備就緒。
本通道 NC 啟動禁止。
已設置接口信號。
報警顯示。
報警時 NC 停止。
通道沒有準備就緒。
西門子300505維修：
處理：1, 檢測編碼器、編碼器電纜和驅動電機與 611D 模塊間的插頭；檢測暫時性的中斷 （接觸不良），比
如因跟隨電纜的移動，如有必要更換電機、電纜
2,錯誤的電纜類型
3,控制模塊損壞或者不適合于 Endat 接口 （比如帶 EPROM 的控制模塊）
程序繼續： 關閉 / 打開系統
如解決不了，請通知上海仰光電子的技術人員／服務部門.
江陰西門子840c數控系統維修故障代碼明細解析：
程序繼續： 用復位鍵清除報警， 重新啟動子程序。
000 000 - 009 999 一般報警
010 000 - 019 999 通道報警
020 000 - 029 999 軸 -/ 主軸報警
030 000 - 099 999 功能報警
060 000 - 064 999 西門子周期報警
065 000 - 069 999 固定循環報警
070 000 - 079 999 制造商和 OEM 編譯循環
