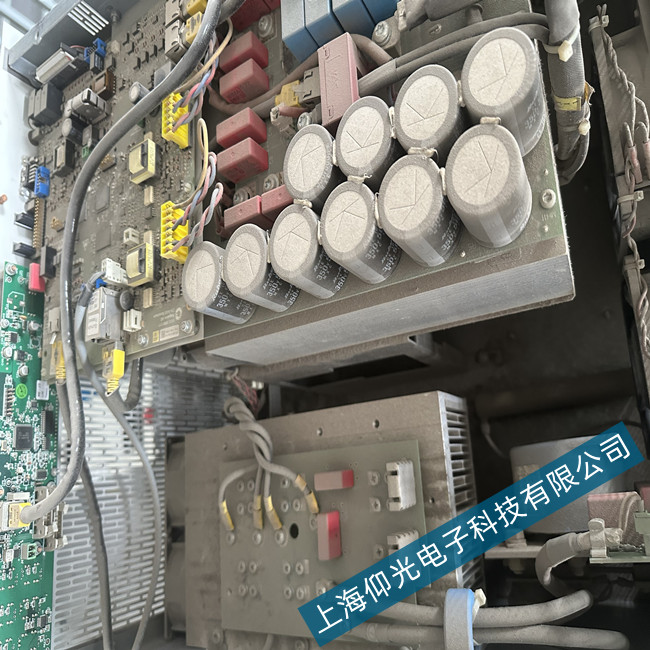

                                                              圖  拓普康可編程直流電源

拓普康直流電源TP.C.10KW系列維修-負載能力差維修方法

故障現象一：電源負載能力差

電源負載能力差是一個常見的故障，一般都是出現在老式或是工作時間長的電源中，主要原因是各元器件老化，開關管的工作不穩定，沒有及時進行散熱等。此外還有穩壓二極管發熱漏電，整流二極管損壞等。

維修方法：用萬用表著重檢查一下穩壓二極管，高壓濾波電容，限流電阻有無變質等再仔細檢查一下電路板上的所有焊點是否開焊，虛接等。把開焊的焊點重新焊牢，更換變質的元器件，一般故障即可排除。

故障現象：無直流電壓輸出，但保險絲完好

這種現象說明開關電源未工作，或者工作后進入了保護狀態。

維修方法：首先應判斷一下開關電源的主控芯片UC3842是否處在工作狀態或已經損壞。判斷方法是這樣的：加電測UC3842的第7腳對地電壓，若測第8腳有+5V電壓，1，2，4，6腳也有不同的電壓，則說明電路已起振，UC3842基本正常;若7腳電壓低，其余管腳無電壓或不波動，則UC3842已損壞。UC3842芯片損壞最常見的是6，7腳對地擊穿，5，7腳對地擊穿和1，7腳對地擊穿。如果這幾只腳都為擊穿，而開關電源還是不能正常啟動，則UC3842必壞，應直接更換。若判斷芯片未壞，則就著重檢查開關功率管的柵極(G極)的`限流電阻是否開焊，虛接，變值，變質以及開關功率管本身是否性能不良。除此之外，電源輸出線也有可能斷線或接觸不良也會造成這種故障。因此在維修時也應注意檢查一下。

                                                        圖 拓普康可編程直流電源

故障現象二：有直流電壓輸出，但輸出電壓過高

這種故障往往來自于穩壓取樣和穩壓控制電路出現故障所致。在開關電源中，直流輸出、取樣電阻、誤差取樣放大器(如LM324，LM358等)、光耦合器(PC817)、電源控制芯片(UC3842)等電路共同構成了一個閉合的控制環路，任何一處出問題都會導致輸出電壓升高。

維修方法：由于開關電源中有過壓保護電路，輸出電壓過高首先會使過壓保護電路動作。因此對于這種故障的維修，我們可以通過斷開過壓保護電路，使過壓保護電路不起作用，在這時，測量開機瞬間的電源主電壓。如果測量值比正常值高出IV以上，說明輸出電壓過高。我們應著重檢查取樣電阻是否變值或損壞，精密穩壓放大器(TL431)或光耦合器(PC817)性能不良，變質或損壞;其中精密穩壓放大器(TL431)極易損壞，我們可用下述方法對精密穩壓放大器(TL431)作出好壞的判別：將TL431的參考端(Ref)與它的陰極(Cathode)相連，串10k的電阻，接入5V電壓，若陽極(Anode)與陰極之間為2.5V，并且等待片刻還仍然為2.5V，則為好管，否則為壞管。
