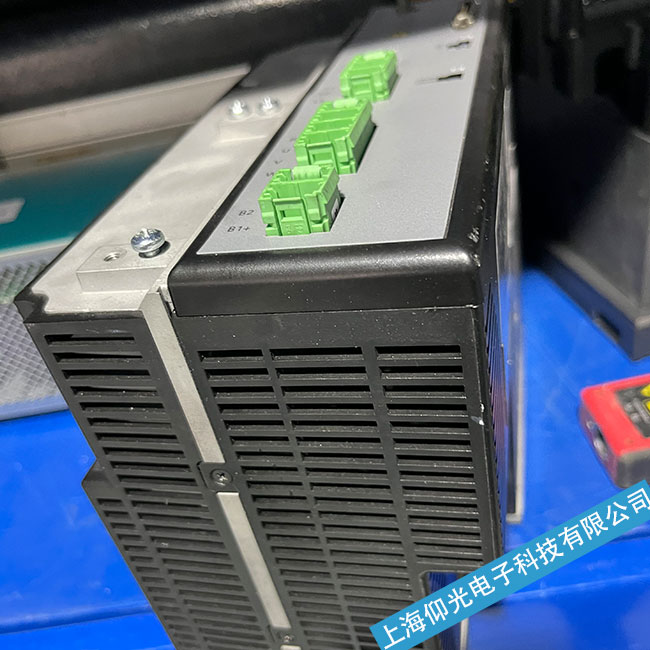

無錫高創伺服驅動器上電無顯示顯示過電壓或欠電壓維修

1、驅動板的維修

驅動板與變頻器的結構基本一樣，由開關電源、保護電路、PWM波隔離驅動、三相逆變橋組成。、其維修原理方法可參考變頻器。先從故障入手,排查逆變器故障,啟動電路故障,驅動故意障,開關電源故障。

2、控制板的維修

此板較為復雜，一般由DSP與CPLD兩主控制芯片構成。包含電流采樣,A/D,編碼器信號處理。

DSP電源系統、I/O系統，相對說該板故障率低，主要搞清楚的是主要參數的意義，這對維修很有幫助。

維修要好好利用參數這個工具。

3、顯示板的維修

這個多數就是電阻與數碼管組成的，很少壞。

4、電機的維修

對于增量式容易些,手轉電機轉子,用示波器測碼盤輸出信號即可。式的,可以用邏輯分析儀讀出數字。正反轉,數字能加減即可!

變頻器維修常見故障:

1、整流模塊損壞

通常是由于電網電壓或內部短路引起。在排除內部短路情況下，更換整流橋。在現場處理故障時，應重點檢查用戶電網情況，如電網電壓，有無電焊機等對電網有污染的設備等。

2、逆變模塊損壞

通常是由于電機或電纜損壞及驅動電路故障引起。在修復驅動電路之后，測驅動波形良好狀態下，更換模塊。在現場服務中更換驅動板之后，須注意檢查馬達及連接電纜。在確定無任何故障下，才能運行變頻器。

3、上電無顯示

通常是由于開關電源損壞或軟充電電路損壞使直流電路無直流電引起，如啟動電阻損壞，操作面板損壞同樣會產生這種狀況。

4、顯示過電壓或欠電壓

通常由于輸入缺相，電路老化及電路板受潮引起。解決方法是找出其電壓檢測電路及檢測點，更換損壞的器件。

5、顯示過電流或接地短路通常是由于電流檢測電路損壞。如霍爾元件、運放電路等。

6、電源與驅動板啟動顯示過電流通常是由于驅動電路或逆變模塊損壞引起。

7、空載輸出電壓正常，帶載后顯示過載或過電流通常是由于參數設置不當或驅動電路老化，模塊損壞引起。
