西門子變頻器G120出現缺相故障時，可以按照以下步驟進行維修：

一、故障原因分析

缺相故障通常是由于以下原因造成的：

1. 電源線路問題：電源線路可能因斷路、短路或接觸不良，導致變頻器無法接收到完整的三相電源。
2. 電機連接問題：電機連接線路可能松動或斷線，導致電機缺相。
3. 變頻器內部故障：變頻器內部的元器件，如整流橋、逆變器等，可能發生故障，導致輸出電壓和電流不平衡。
4. 外部環境因素：高溫、潮濕等惡劣環境可能加劇電源線路的老化，增加缺相故障的風險。

二、維修步驟

1. 檢查電源輸入

   • 確認變頻器的電源輸入端子連接正確，沒有缺相的情況。
   • 使用萬用表測量電源電壓，確保三相電壓平衡，且電壓值在變頻器額定工作范圍內。
   • 檢查電源線路和電源開關等設備，排除斷路、短路或接觸不良的可能性。

2. 檢查電機連接

   • 確認電機的連接線路牢固可靠，沒有松動或斷線的情況。
   • 檢查電機繞組的連接，確保繞組接觸良好，沒有開路或短路的現象。
   • 如果發現電機連接線路或繞組有問題，應及時修復或更換。

3. 檢查變頻器輸出

   • 確認變頻器的輸出端子連接正確，沒有缺相的情況。
   • 使用萬用表測量變頻器輸出端的電壓和電流，確保輸出電壓和電流平衡。
   • 如果發現輸出端子連接線松動或斷線，應及時重新連接或更換連接線。

4. 檢查變頻器內部元器件

   • 打開變頻器外殼，檢查整流橋、逆變器等關鍵元器件是否有損壞或老化的跡象。
   • 使用萬用表測量這些元器件的參數，如正向壓降、反向擊穿電壓等，判斷其是否正常。
   • 如果發現元器件損壞或老化，應及時更換。

5. 檢查控制電路

   • 確認控制電路的連接線牢固可靠，沒有松動或斷線的情況。
   • 檢查控制電路中的繼電器、接觸器等開關元件是否正常工作。
   • 如果發現控制電路有問題，應及時修復或更換相關元件。

6. 調整參數設置

   • 檢查變頻器的參數設置，確保參數設置正確，符合實際應用需求。
   • 如果發現參數設置不合理，應及時調整。

7. 清理和保養

   • 定期清理變頻器內部的灰塵和污垢，保持設備清潔。
   • 檢查變頻器的散熱風扇是否正常工作，確保設備散熱良好。
   • 對變頻器進行定期保養，延長設備使用壽命。

三、注意事項

1. 安全操作：在維修過程中，務必遵守安全操作規程，確保在斷電狀態下進行維修，使用絕緣工具，避免觸電事故。
2. 專業維修：對于復雜或不確定的故障，建議聯系專業的維修人員進行處理，避免因操作不當造成設備損壞或人身傷害。
3. 備份數據：在維修前，應備份變頻器的重要參數和數據，以防數據丟失。



通過以上步驟，可以有效地診斷和解決西門子變頻器G120的缺相故障，確保設備的穩定運行。

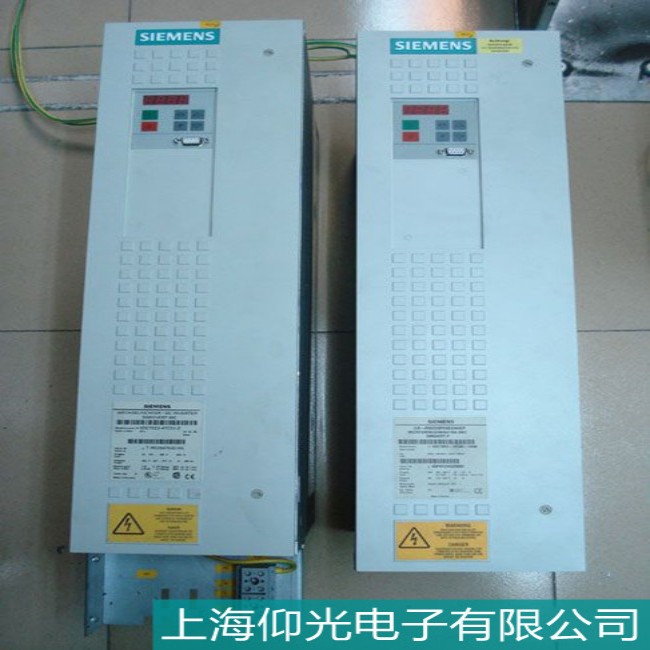

上海仰光電子維修西門子變頻器G120常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
