安川變頻器CIMR-F7B40P4出現保險絲熔斷故障時，通常表明存在嚴重的過 confian電流或短路問題。以下是分步維修指南：

一、外部因素排查

1. 電源問題
   • 輸入電壓異常：用萬用表測量輸入電壓（允許范圍：380V±15%），若電壓過高或波動劇烈，需加裝穩壓器或APF。
   • 缺相檢查：確認輸入端R很、S、T三相電壓平衡（差值應≤5%）。
2. 負載與電機檢查
   • 機械卡滯：檢查電機是否因軸承損壞、潤滑不足或傳動機構卡滯導致堵轉。
   • 負載突變：確認設備是否突然增加負載（如泵類憋壓、風機阻塞）。
3. 電纜與接線檢查

   • 短路風險：檢查動力電纜（U/V/W）及接地線（PE）是否破皮或接線錯誤（如誤接PE至相線）。

   • 絕緣測試：用兆歐表測量電機繞組對地絕緣（應≥0.5MΩ），若≤0.1MΩ則可能匝間短路。

二、變頻器內部檢查

1. 功率模塊（IGBT）檢測
   • 短路判斷：斷開主回路，測量IGBT的CE極間電阻（正常應>100kΩ），若電阻接近0Ω則IGBT損壞。
   • 驅動電路：檢查驅動IC（如PC929）及驅動電阻是否燒毀，若異常需更換。
2. 電容與散熱系統
   • 直流母線電容：測量電容容量（若下降超過20%需更換），檢查電容是否鼓包或漏液。
   • 散熱狀態：清理散熱片積灰，確認風扇運轉正常（若風扇故障需更換）。
3. 控制板與檢測電路

   • 元件損壞：檢查控制板是否有燒焦痕跡，重點檢測電流傳感器、運放芯片（如LM324）是否失效。

   • 參數錯誤：確認電子熱繼電器（E2-01）設置是否正確（應≤變頻器額定電流40A）。

三、保險絲規格與更換

1. 規格匹配：確認保險絲額定電流（通常為變頻器額定電流的1.2~1.5倍），避免使用過大或過小規格。
2. 更換步驟：

   • 斷開主電源，等待5分鐘確保電容放電。

   • 拆除損壞的保險絲，檢查保險絲座是否氧化或接觸不良。

   • 安裝同規格新保險絲，緊固接線。

四、專業維修建議

若以上步驟未解決問題，可能存在以下深層故障：

1. 控制板程序缺陷：嘗試升級變頻器固件（需官方工具及程序）。
2. 內部電路受潮：變頻器受潮導致絕緣下降，需烘干處理或更換元件。
3. 多器件級聯故障：如IGBT短路引發驅動電路損壞，需全面檢修。

建議：復雜硬件故障需聯系安川授權維修點，避免非專業拆卸導致二次損壞。

五、預防措施

1. 定期維護：每季度檢查電機絕緣、電纜狀態及散熱系統。

2. 環境控制：保持變頻器環境干燥、通風，加裝防塵罩。

3. 保護升級：在變頻器輸入側加裝過載繼電器或快速熔斷器。

4. 參數備份：通過操作面板或軟件備份參數，防止誤操作丟失。

通過以上步驟，可系統性解決CIMR-F7B40P4的保險絲熔斷故障。若涉及功率模塊、控制板或更換電容，建議優先使用原廠配件以確保兼容性。

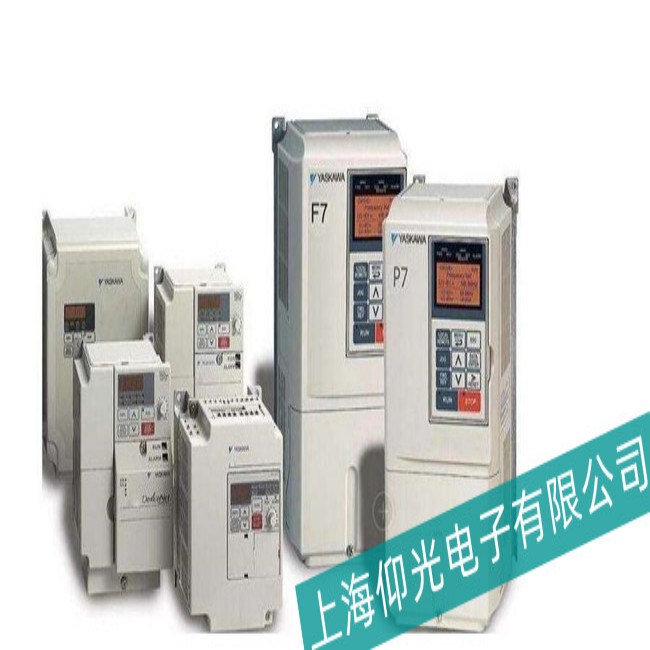

上海仰光電子維修安川變頻器CIMR-F7B40P4常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
