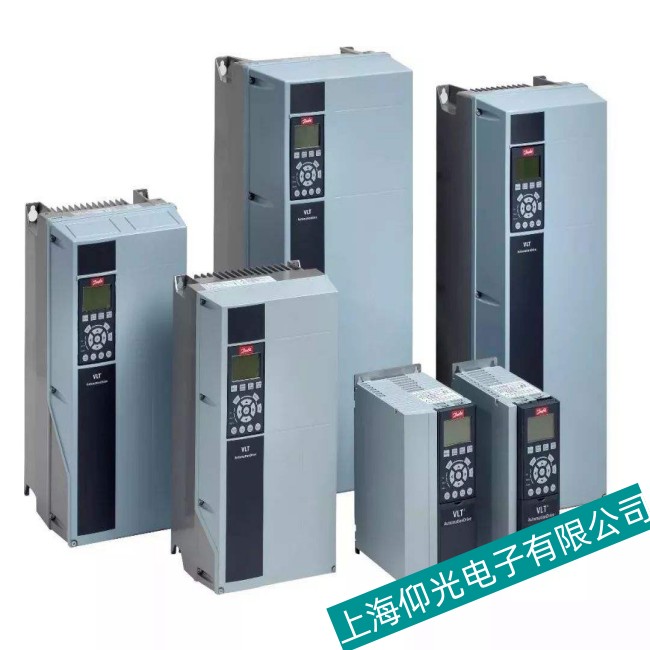

針對丹佛斯變頻器FC51P22KT4E20B1RBC顯示過電壓故障，以下是基于技術資料和維修案例整理的系統性解決方案：

一、核心故障原因

1. 輸入電壓異常
   • 電壓過高：電網電壓超出變頻器額定范圍（如FC51系列額定電壓通常為380V±15%），導致直流母線電壓飆升。
   • 電壓波動：電網不穩定或瞬間脈沖觸發過壓保護。
2. 減速與制動問題
   • 減速時間過短：電機快速降速時產生回饋電壓，制動電阻或單元無法及時消耗能量。
   • 制動電阻故障：電阻損壞（如阻值變大或斷路）或制動單元失效。
3. 硬件故障
   • 直流電壓檢測電路損壞：誤報過壓故障（需檢查分壓電阻、運放等元件）。
   • 電容器老化：濾波電容失效導致電壓調節能力下降。
4. 負載與環境因素
   • 高慣性負載：快速停機時電機發電，提升母線電壓。
   • 散熱不良：溫度過高影響元件性能，間接引發過壓。

二、分步維修指南

1. 輸入電源檢查

• 測量電源電壓：
  • 使用萬用表測量三相輸入電壓，確認是否符合變頻器要求（如380V±15%）。
  • 若電壓過高，需聯系電力部門調整或加裝穩壓裝置。
• 檢查電源線路：
  • 確保電源線路連接牢固，無短路或斷路現象。

2. 減速與制動參數調整

• 延長減速時間：
  • 通過操作面板或軟件調整減速時間參數（如P1121），避免電機回饋電壓過高。
• 檢查制動電阻：
  • 測量制動電阻阻值，若異常（如開路或阻值變大），需更換電阻或制動單元。

3. 硬件檢查與更換

• 直流電壓檢測電路：
  • 檢查分壓電阻、運放等元件是否損壞，修復或更換故障部件。
• 電容器檢查：
  • 觀察電容是否漏液或鼓包，使用電容表測量容值和ESR，若異常則更換。

4. 負載與環境優化

• 調整負載特性：
  • 避免高慣性負載快速停機，必要時加裝制動斬波器或啟動電容器。
• 清理散熱系統：
  • 清除散熱片灰塵，檢查風扇是否正常運轉，確保散熱良好。

5. 參數復位與測試

• 恢復出廠設置：
  • 通過操作面板或軟件重置參數，重新配置減速時間、制動電阻值等關鍵設置。
• 帶載測試：
  • 進行空載和帶載測試，觀察直流母線電壓（P、N端）是否穩定在額定范圍內。

三、安全注意事項

• 斷電操作：維修前務必切斷主電源并確認無殘壓。
• 防護裝備：佩戴絕緣手套、護目鏡，避免觸電或元件損傷。
• 專業支持：復雜故障建議聯系丹佛斯授權服務商，避免二次損壞。

四、典型維修案例參考

1. 過電壓報警案例：
   • 故障現象：停機時報過電壓故障。
   • 解決方案：延長減速時間（從2s調整為5s），更換損壞的制動電阻，故障消除。
2. 電容器老化案例：
   • 故障現象：運行中報過電壓故障，直流母線電壓波動大。
   • 解決方案：更換濾波電容（400V/1000μF），電壓穩定，故障消失。



通過以上步驟，您可系統性定位并解決FC51P22KT4E20B1RBC的過電壓故障。若問題仍未解決，建議提供具體報警代碼或聯系丹佛斯技術支持進一步分析。

上海仰光電子維修丹佛斯變頻器FC51P22KT4E20B1RBC常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
