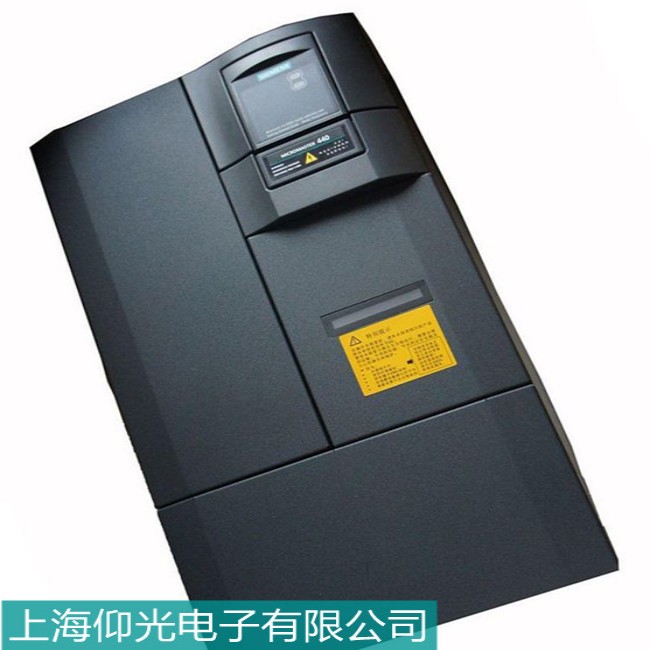

針對西門子變頻器6SE6430-2UD41-1FA0無顯示故障，以下是系統化的維修步驟和解決方案：

1. 初步檢查

• 電源輸入檢測

  • 確認三相電源電壓（380-480V AC）正常，檢查斷路器、熔斷器是否熔斷。

  • 測量直流母線電壓（正常值約540-650V DC），若異常則檢查整流模塊。

• 電源指示燈

  • 觀察變頻器是否有其他狀態燈（如故障LED）亮起，若無任何指示燈，可能為電源板故障。

2. 電源板故障排查

• 內部電源測試

  • 斷開主電源，使用萬用表測量電源板輸出（如+24V、+5V等）。若無輸出，重點檢查：

    • 保險管、整流二極管、濾波電容（鼓包/漏液）。

    • 開關電源芯片（如UC3844）及其外圍電路。

• 電容與元件檢查

  • 更換老化或鼓包的電解電容（常見于高頻濾波部分）。

  • 檢查電阻、MOSFET有無燒毀痕跡。

3. 控制板（CUVC）故障

• 顯示電路檢查

  • 若電源板正常但無顯示，檢查控制板與顯示面板的連接排線（插拔后重新固定）。

  • 測量控制板上的晶振是否起振（16MHz或20MHz）。

• EEPROM/固件問題

  • 若控制板有輕微損壞（如EEPROM數據丟失），需重新刷寫固件或更換芯片（需專業設備）。

4. 其他可能原因

• 外部干擾或接地不良

  • 檢查變頻器接地是否可靠，排除強電磁干擾源。

• 鍵盤面板故障

  • 嘗試更換同型號操作面板（如OP1S）測試。

5. 維修建議

• 更換損壞部件

  • 電源板或控制板損壞嚴重時，建議更換原廠或認證備件。

• 專業支持

  • 若自行維修困難，聯系西門子技術支持或授權維修中心（如涉及驅動數據備份或固件刷新）。

注意事項

• 安全操作

  • 斷電后等待5分鐘以上，確保母線電容放電完畢。

  • 使用防靜電工具，避免靜電損壞電路板。

• 記錄參數

  • 維修前備份參數（若可能），防止數據丟失。

通過以上步驟，可系統性定位并解決無顯示故障。若問題仍存在，可能是多層電路板內層損壞，需專業檢測設備進一步診斷。
