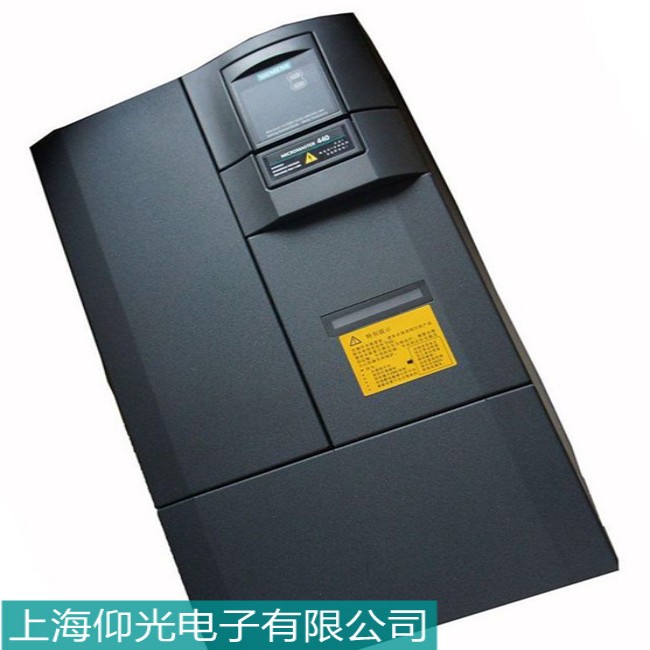

針對西門子變頻器 6SE6430-2UD41-1FA0 的 過流故障（可能顯示 F0001（過流）、F0012（逆變器過載）或 F0022（功率單元過溫）），以下是詳細的故障診斷與維修步驟：

1. 故障現象

• 變頻器報 F0001（過流） 或其他相關過流代碼（如 F0012、F0022）。

• 運行中突然停機，電機可能劇烈振動或堵轉。

• 嚴重時伴隨 IGBT炸裂、焦糊味 或 保險熔斷。

2. 可能原因分析

3. 維修步驟

（1）斷電初步檢查

• 觀察外觀：檢查IGBT模塊、電容是否有鼓包、炸裂、燒焦痕跡。

• 測量輸入/輸出：

  • 用萬用表 二極管檔 檢測 IGBT模塊（U/V/W對DC+、DC-）是否短路（正常應有0.3-0.6V壓降，若短路則模塊損壞）。

  • 檢查電機電纜和電機繞組絕緣（搖表測絕緣電阻應＞1MΩ）。

（2）排查電機與負載

• 脫開電機，空載運行變頻器，若仍報過流，說明變頻器內部故障。

• 手動盤車，檢查機械負載是否卡死（如軸承損壞、齒輪箱異常）。

（3）檢查電流檢測電路

• 霍爾傳感器（LEM模塊）：測量輸出信號（無電流時應為2.5V或0V，運行時應隨電流變化）。

• 采樣電阻：檢查阻值是否漂移（如0.01Ω電阻變?yōu)椤藁蚨搪罚��?

• 控制板（CUVC）：檢查運放電路（如LM358）及ADC采樣是否正常。

（4）驅動電路檢測

• 光耦隔離測試（如HCPL316J）：

  • 輸入側加5V信號，輸出側應導通（萬用表測CE極壓降接近0V）。

  • 若光耦失效，會導致IGBT誤觸發，引發過流。

• 驅動電源電壓：測量IGBT驅動電壓（通�！�15V），若電壓異常需檢查電源模塊。

（5）參數與軟件設置

• 核對電機參數：

  • P0305（額定電流）、P0307（額定功率）是否與電機銘牌一致。

  • P0640（過流閾值）默認150%，可適當調高（但需謹慎）。

• 調整加減速時間：

  • P1120（加速時間）、P1121（減速時間）適當延長（如從5s改為10s）。

4. 典型故障案例

案例1：IGBT模塊擊穿

• 現象：上電即報F0001，測量U/V/W對DC+短路。

• 維修：更換IGBT模塊（如FF300R12KE3），并檢查驅動電路是否連帶損壞。

案例2：電流傳感器漂移

• 現象：空載運行正常，帶載后隨機報過流。

• 維修：更換霍爾傳感器（如LEM LA55-P），重新校準電流檢測。

案例3：參數設置錯誤

• 現象：更換電機后頻繁過流。

• 維修：重新輸入電機參數（P0304-P0311），執行快速調試（P0010=1, P3900=1）。

5. 維修后測試

• 空載測試：不接電機，運行變頻器至50Hz，觀察電流顯示（應接近0A）。

• 帶載測試：逐步增加負載，監控輸出電流是否在額定范圍內。

6. 預防措施

• 定期維護：清潔散熱風扇，檢查電容狀態。

• 避免過載：加裝外部熱繼電器保護電機。

• 正確接地：減少電磁干擾導致誤報警。

總結

• 過流故障需分步排查：硬件（IGBT/驅動電路）→ 電機/負載 → 檢測電路 → 參數設置。

• 關鍵點：IGBT測試、電流傳感器校準、電機參數匹配。

• 若無法解決，建議聯系西門子技術支持或?qū)�業維修機構。


如有具體故障細節（如報警代碼、是否有異響），可進一步分析！

上海仰光電子維修西門子變頻器6SE6430-2UD41-1FA0常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
