故障原因分析

1. 負載相關問題
   • 負載側存在短路或接地故障，當接上負載后，會使電流異常增大，觸發變頻器保護機制。
   • 負載的啟動特性與變頻器不匹配，如負載慣性過大、啟動轉矩要求高，而變頻器的啟動參數設置不合理。
2. 變頻器控制參數問題
   • 轉矩提升、加速時間、減速時間等參數設置不當，可能導致帶載時電機運行不正常。
   • 過載保護、過流保護等保護參數設置過于敏感，正常帶載運行時就觸發保護動作。
3. 硬件電路問題
   • 雖然空載輸出電壓正常，但可能某些硬件電路在帶載時承受不了較大的電流或功率，如驅動電路、電流檢測電路等存在潛在故障。
   • 直流母線電容老化或容量不足，帶載時無法提供穩定的直流電壓，影響變頻器輸出。

維修方法

1. 檢查負載
   • 對負載設備進行全面檢查，使用絕緣電阻表測量負載側的絕緣電阻，判斷是否存在接地故障。若絕緣電阻值過低，需排查負載設備的線路和繞組。
   • 檢查負載設備的機械部分，查看是否存在卡死、堵轉等情況，確保負載能夠正常轉動。
2. 調整變頻器參數
   • 優化啟動相關參數，適當增加加速時間和轉矩提升值，使電機能夠平穩啟動。例如，將加速時間從默認的 5 秒增加到 10 - 15 秒。
   • 檢查并調整過載保護和過流保護參數，根據負載的實際情況，合理設置保護值和動作時間。
3. 檢查硬件電路
   • 對驅動電路進行檢查，觀察驅動板上的元件是否有過熱、燒焦等跡象。使用示波器測量驅動信號的波形，確保驅動信號正常。若發現驅動元件損壞，及時更換。
   • 檢測電流檢測電路，使用萬用表測量電流檢測電路的輸出信號，與實際電流值進行對比，判斷檢測電路是否準確。如有偏差，檢查相關的電阻、電容、運放等元件。
   • 檢查直流母線電容，使用電容測試儀測量電容的容量和耐壓值。若電容容量下降明顯或耐壓不足，更換新的電容。

維修注意事項

• 在維修過程中，必須先切斷變頻器的電源，并等待一段時間，確保變頻器內部的電容放電完畢，防止觸電事故。
• 調整變頻器參數時，要記錄好原始參數，以便在出現問題時能夠恢復到原來的設置。
• 更換硬件元件時，要選擇與原元件規格相同的產品，確保變頻器的性能和穩定性。

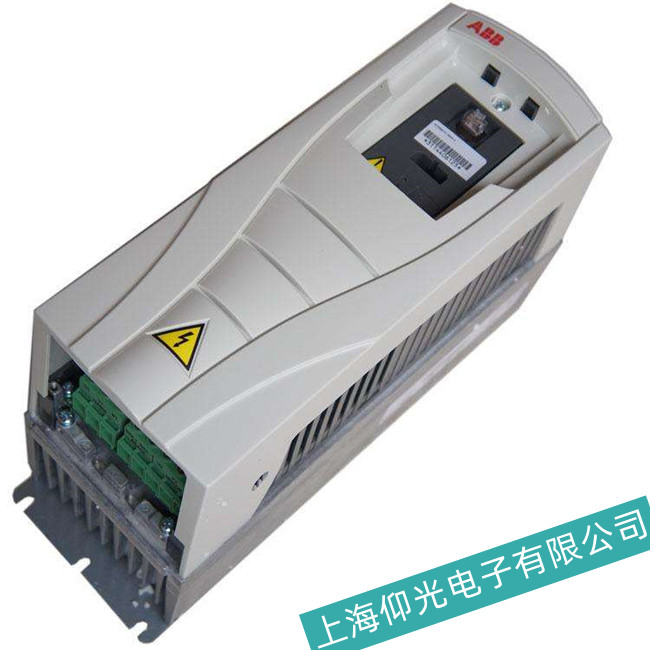

  上海仰光電子維修ABB變頻器ACS800 - 01 - 0009 - 5 + P901常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
