故障原因分析

1. 電纜問題
   • 電機電纜絕緣破損，可能是由于安裝過程中受到擠壓、摩擦，或者長時間使用后老化導致，使得電纜導體與接地部分接觸，引發接地短路。
   • 電纜中間接頭制作工藝不良，如接頭處密封不嚴、絕緣包扎不到位，導致水分或灰塵進入，降低絕緣性能，造成接地短路。
2. 電機問題
   • 電機繞組絕緣損壞，可能是由于電機過載、過熱、受潮等原因，導致繞組絕緣性能下降，發生接地短路。
   • 電機軸承損壞，使電機轉子與定子之間的間隙不均勻，可能會刮傷繞組絕緣，引起接地故障。
3. 變頻器內部問題
   • 逆變模塊損壞，其中的 IGBT 等功率器件擊穿，可能導致輸出端與接地端短路。
   • 變頻器內部的電路板受潮、積塵或受到外力撞擊，導致電路板上的線路短路，觸發接地保護。
4. 接地系統問題
   • 接地電阻過大，當發生漏電時，不能及時將電流引入大地，導致變頻器檢測到異常電流而觸發接地保護。
   • 接地線路連接松動或接觸不良，影響接地效果，使接地保護誤動作。

維修方法

1. 檢查電纜
   • 使用絕緣電阻表測量電機電纜的絕緣電阻，一般要求絕緣電阻值在 0.5MΩ 以上。如果絕緣電阻值過低，逐段檢查電纜，找出絕緣破損的位置，對破損處進行絕緣修復或更換電纜。
   • 檢查電纜中間接頭，查看接頭處是否有發熱、燒焦等跡象。如有問題，重新制作接頭，確保接頭處的絕緣和密封良好。
2. 檢查電機
   • 測量電機繞組的絕緣電阻，判斷繞組是否接地。若絕緣電阻值過低，需要對電機進行烘干處理或更換電機繞組。
   • 檢查電機軸承的運行情況，如有異常聲響、振動等，更換損壞的軸承。
3. 檢查變頻器內部
   • 檢查逆變模塊，使用萬用表測量其阻值，判斷是否有短路現象。若逆變模塊損壞，更換相同型號的模塊。
   • 觀察變頻器內部的電路板，是否有受潮、積塵或元件損壞的情況。如有，清理電路板上的灰塵和濕氣，更換損壞的元件。
4. 檢查接地系統
   • 使用接地電阻測試儀測量接地電阻，確保接地電阻值符合要求（一般不大于 4Ω）。如果接地電阻過大，需要增加接地極或改善接地極周圍的土壤條件。
   • 檢查接地線路的連接情況，確保接地線路連接牢固，無松動、氧化等現象。

維修注意事項

• 在維修前，務必切斷變頻器的電源，并等待一段時間，讓變頻器內部的電容放電完畢，防止觸電。
• 更換逆變模塊等關鍵元件時，要嚴格按照操作規程進行，確保安裝正確、散熱良好。
• 維修完成后，對變頻器進行全面測試，確保接地短路故障已排除。

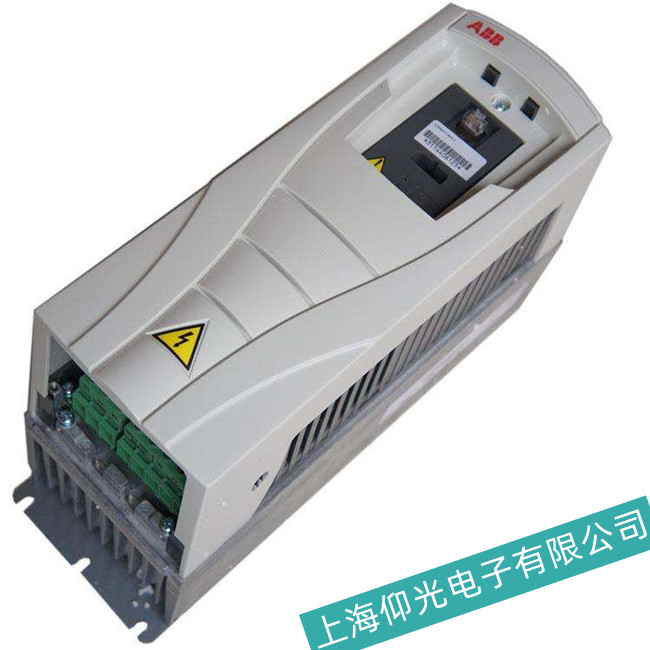

  上海仰光電子維修ABB變頻器ACS800 - 01 - 0009 - 5 + P901常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
