故障原因分析

1. 電網電壓異常：電網電壓波動較大，超出了變頻器允許的輸入電壓范圍，可能導致直流母線電壓過高，觸發過電壓保護。
2. 減速時間過短：在電機快速減速過程中，電機的動能會反饋到直流母線，若減速時間過短，能量無法及時釋放，會使母線電壓升高。
3. 制動單元故障：制動單元用于消耗電機反饋的能量，若制動單元損壞或制動電阻選擇不當，能量無法有效消耗，會引起過電壓。
4. 負載慣性過大：當負載慣性較大時，電機在減速或停車時會產生大量的再生能量，若變頻器不能及時處理這些能量，會導致直流母線電壓升高。
5. 電壓檢測電路故障：變頻器內部的電壓檢測電路出現故障，可能會誤報過電壓故障。

維修步驟

1. 檢查電網電壓
   • 使用萬用表測量電網輸入電壓，確保其在變頻器規定的輸入電壓范圍內（通常為 ±10%）。
   • 若電網電壓過高，可聯系供電部門解決，或考慮安裝穩壓裝置。
2. 調整減速時間
   • 通過變頻器的操作面板，查看并適當延長減速時間。延長減速時間可以使電機的動能逐漸釋放，避免直流母線電壓過高。
   • 調整后進行試運行，觀察是否還出現過電壓故障。
3. 檢查制動單元和制動電阻
   • 檢查制動單元的連接是否牢固，有無松動、燒焦等現象。
   • 使用萬用表測量制動電阻的阻值，確保其阻值符合要求。若制動電阻阻值異常，需更換相同規格的制動電阻。
   • 若制動單元損壞，需更換新的制動單元。
4. 評估負載慣性
   • 對于負載慣性較大的情況，可考慮增加制動電阻的功率或容量，以提高能量消耗能力。
   • 也可以采用外接制動單元的方式，增強制動效果。
5. 檢測電壓檢測電路
   • 若懷疑電壓檢測電路故障，需要使用專業的檢測設備對電壓檢測電路進行檢測。
   • 檢查電路中的電阻、電容、運放等元件是否損壞，如有損壞需進行更換。

維修注意事項

• 在維修過程中，務必切斷變頻器的電源，并等待電容放電完畢，以確保安全。
• 更換制動電阻或制動單元時，要選擇與變頻器匹配的規格，避免因規格不符導致新的故障。
• 維修完成后，要對變頻器進行全面的測試，確保其正常運行。若故障仍然存在，建議聯系 ABB 專業的技術支持人員進行進一步的診斷和維修。

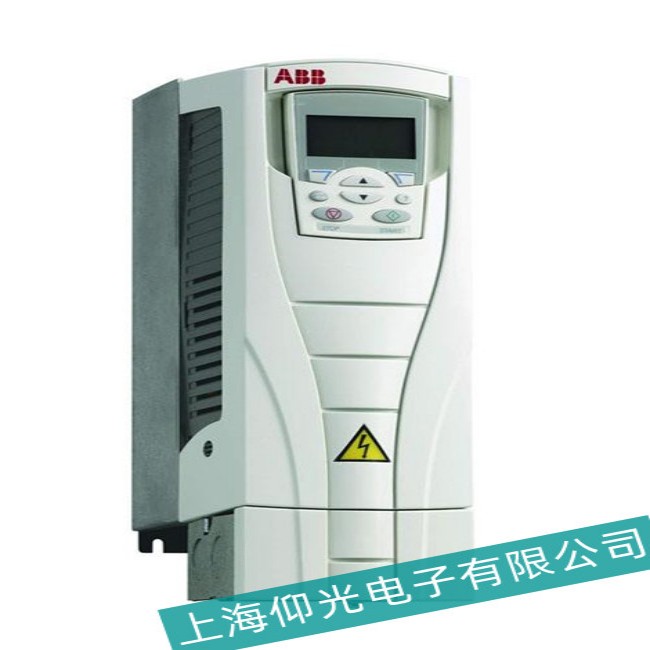

  上海仰光電子維修ABB變頻器ACS880-01-087A-3常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
