故障原因分析

1. 負載異常：負載出現堵轉、短路等情況，使逆變模塊承受過大電流，造成損壞。
2. 散熱不良：散熱風扇故障、散熱片堵塞等，導致逆變模塊溫度過高，性能下降甚至損壞。
3. 驅動電路故障：驅動信號異常，如驅動電壓不穩定、脈沖丟失等，會使逆變模塊不能正常工作。
4. 過電壓：電網電壓波動、制動單元故障等引起的過電壓沖擊，可能損壞逆變模塊。
5. 內部元件老化：長時間使用后，逆變模塊及周邊元件老化，耐壓、耐流能力降低。

維修步驟

1. 安全停機與初步檢查
   • 切斷變頻器的電源，等待電容放電完畢，確保維修人員安全。
   • 檢查變頻器外觀，看是否有明顯的燒焦、變形、開裂等跡象，同時查看連接線路是否松動、脫落。
2. 逆變模塊檢測
   • 外觀檢查：查看逆變模塊是否有爆裂、燒黑等明顯損壞痕跡。
   • 萬用表測量：使用萬用表的電阻檔測量逆變模塊各引腳之間的電阻值。正常情況下，不同引腳之間的電阻值有一定規律，若出現電阻值為零（短路）或無窮大（開路），則表明模塊可能損壞。
   • 專業儀器檢測：利用示波器等專業設備檢測逆變模塊的驅動信號是否正常，觀察波形是否符合要求。
3. 周邊電路檢查
   • 驅動電路：檢查驅動電路中的元件，如電阻、電容、三極管等是否有損壞。測量驅動電路的電壓，確保其輸出的驅動信號穩定、正常。
   • 保護電路：檢查過流、過壓保護電路是否正常工作，排查保護電路中的元件是否損壞。
   • 散熱系統：檢查散熱風扇是否能正常運轉，散熱片是否清潔，有無堵塞現象。
4. 更換逆變模塊
   • 確認逆變模塊損壞后，選擇與原型號完全匹配的逆變模塊進行更換。
   • 更換時，嚴格按照操作規程進行，先拆卸損壞的模塊，注意保存好相關的連接線路和固定螺絲。安裝新模塊時，確保安裝位置準確、固定牢固，連接線路正確無誤。
5. 維修后測試
   • 靜態測試：在不通電的情況下，再次檢查電路連接是否正確，使用萬用表測量各關鍵部位的電阻值，確保無短路等異常情況。
   • 空載測試：給變頻器通電，進行空載試運行，觀察變頻器的運行狀態，監測輸入輸出電壓、電流是否正常，有無異常報警信號。
   • 帶載測試：空載測試正常后，逐步增加負載，觀察變頻器在不同負載下的運行情況，確保其能夠穩定、可靠地工作。

維修注意事項

• 維修過程中，必須嚴格遵守電氣安全操作規程，避免觸電事故。
• 更換逆變模塊時，要防止靜電對模塊造成損壞，可佩戴防靜電手環等防護裝備。
• 維修完成后，要對變頻器進行全面的檢查和調試，確保各項參數設置正確，避免因參數設置不當導致故障再次發生。

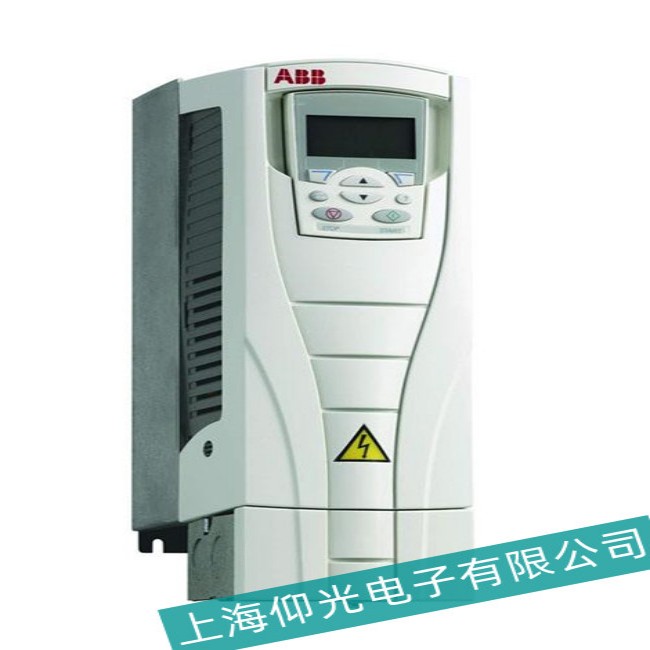

  上海仰光電子維修ABB變頻器ACS880-01-087A-3常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
