一、故障現象

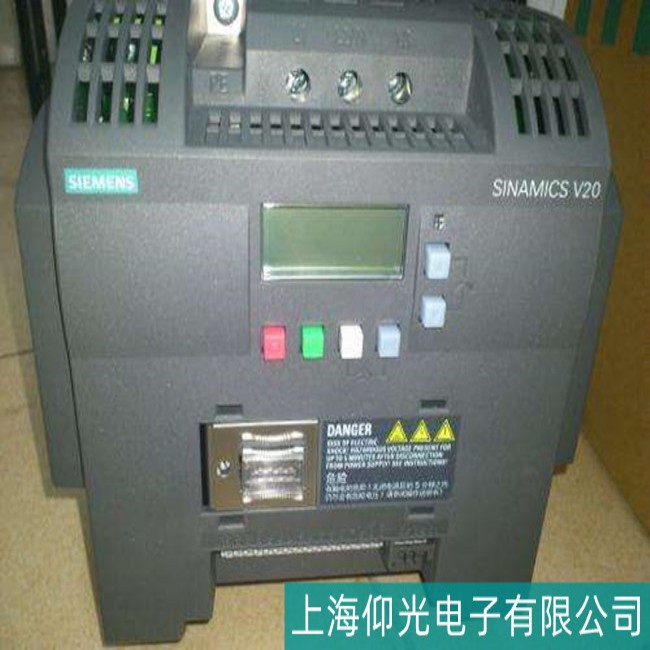

西門子變頻器 AC400 - 480V 在接通電源后，操作面板無任何顯示，變頻器不工作。
二、可能原因分析
（一）電源相關問題
- 外部電源故障：
- 檢查電源輸入線路是否存在斷路、短路或接觸不良情況。例如，線路老化、破損可能導致斷路；線頭松動、接線端子氧化等可能造成接觸不良。
- 測量電源電壓是否在變頻器允許的輸入范圍（AC400 - 480V）內，電壓過高或過低都可能導致變頻器無法正常工作。
- 變頻器內部電源板故障：
- 電源板上的保險絲熔斷，可能是由于電路中出現過流、短路等問題，導致保險絲保護性熔斷。
- 電源板上的降壓電阻、電容、二極管、MOS 管等元件損壞，如降壓電阻老化損壞開路，致使高壓直流電未能加到脈沖變壓器的初級繞組上，開關電源無法工作，整個變頻器無低壓直流供電，出現無顯示故障 。
- 開關電源電路故障，如開關管損壞、控制芯片故障等，導致無法輸出正常的直流電壓給變頻器的其他部分供電。
（二）顯示面板及連接線路問題
- 顯示面板故障：
- 顯示面板本身損壞，例如顯示屏老化、破裂，導致無法正常顯示。
- 面板上的控制芯片、驅動電路等出現故障，使面板無法接收和處理來自變頻器控制板的顯示信號。
- 連接線路故障：
- 顯示面板與控制板之間的連接線松動、脫落或斷裂，導致信號傳輸中斷，面板無法顯示。
- 連接線的插頭、插座出現氧化、腐蝕等情況，影響信號的傳輸質量。
（三）控制板故障
- 控制板硬件故障：
- 控制板上的微處理器（MCU）、數字信號處理器（DSP）等核心芯片損壞，可能是由于芯片本身質量問題、過熱、過壓等原因?qū)е隆?
- 控制板上的其他元件，如電阻、電容、電感等損壞，可能影響控制板的正常工作，導致無法輸出顯示信號。
- 控制板上的焊點出現虛焊、脫焊等情況，可能導致電路連接不穩定，影響控制板的正常工作。
- 軟件故障：
- 變頻器的控制程序出現錯誤或丟失，可能是由于意外斷電、電磁干擾等原因?qū)е隆?
- 軟件版本不兼容，例如在升級或更換控制板后，使用了不匹配的軟件版本，導致變頻器無法正常工作。
（四）其他可能因素
- 環境因素：
- 變頻器工作環境溫度過高，超過了其允許的工作溫度范圍，可能導致電子元件性能下降甚至損壞。
- 工作環境濕度過大，可能引起電路板上的元件短路或腐蝕。
- 工作環境中存在大量灰塵、油污等污染物，可能附著在電路板上，影響散熱和電氣性能。
- 過載或過流：
- 電機負載過重，導致變頻器長時間處于過載狀態，可能損壞內部元件，影響顯示功能。
- 電機或連接電纜存在短路故障，導致變頻器過流保護動作，可能引起上電無顯示故障。
三、故障排查步驟
（一）外觀檢查
- 檢查變頻器外殼是否有破損、變形等情況，如有，可能是受到外力撞擊，導致內部元件損壞。
- 查看變頻器的通風口是否有大量灰塵堆積，若通風不暢，可能會使變頻器過熱，影響正常工作。
- 檢查電源輸入線、顯示面板連接線等是否有明顯的破損、斷裂或松動跡象。
（二）電源檢查
- 使用萬用表測量電源輸入電壓，確認是否在 AC400 - 480V 范圍內。若電壓異常，檢查電源輸入線路及相關電源設備（如變壓器、開關等）。
- 打開變頻器外殼，檢查內部電源板上的保險絲是否熔斷。若保險絲熔斷，不要立即更換，需先排查電路中是否存在短路故障，可使用萬用表的電阻檔測量電源板上的關鍵元件（如整流二極管、濾波電容等）的電阻值，判斷是否短路。
（三）顯示面板及連接線路檢查
- 輕輕插拔顯示面板連接線，確保連接牢固。若連接線松動，重新連接后上電測試，看是否恢復顯示。
- 若連接線連接正常，可使用萬用表的通斷檔測量連接線是否存在斷路情況。若有斷路，需更換連接線。
- 如連接線無問題，可嘗試更換一塊同型號的顯示面板，上電測試，若顯示正常，則原顯示面板損壞，需進行維修或更換。
（四）控制板檢查
- 外觀檢查控制板，查看是否有元件燒毀、開裂，焊點是否有虛焊、脫焊等情況。若發現明顯損壞的元件，可先進行更換。
- 對于無法通過外觀判斷的控制板故障，可使用專業的電路檢測設備（如示波器、邏輯分析儀等），檢測控制板上關鍵信號的波形和邏輯電平，與正常的控制板進行對比，判斷故障點。
- 若懷疑是軟件故障，可嘗試對變頻器進行復位操作（具體復位方法參考變頻器說明書），若復位后仍無法正常顯示，可考慮重新下載或升級控制程序。
（五）其他檢查
- 檢查變頻器的工作環境溫度、濕度是否在允許范圍內。若環境溫度過高，可檢查變頻器的散熱風扇是否正常運轉，風道是否堵塞；若環境濕度過大，可采取除濕措施，并檢查電路板上是否有元件受潮腐蝕。
- 斷開電機與變頻器的連接，空載上電測試變頻器。若空載時變頻器顯示正常，可能是電機負載或連接電纜存在問題，需進一步檢查電機和電纜�？墒褂萌f用表測量電機繞組的電阻值，判斷是否平衡，以及測量電纜的絕緣電阻，判斷是否存在短路或接地故障。
四、維修措施
（一）電源部分維修
- 若外部電源線路存在斷路、短路或接觸不良，修復或更換相應的線路部分。
- 對于電源板上損壞的元件，如保險絲、降壓電阻、電容、二極管、MOS 管等，使用同型號、同規格的元件進行更換。在更換元件后，需再次檢查電路，確保無短路等異常情況，然后上電測試。
- 若開關電源電路故障，可根據具體故障點進行維修。例如，若開關管損壞，更換開關管，并檢查與之相關的驅動電路、反饋電路等是否正常；若控制芯片故障，需更換控制芯片，并重新調試開關電源的輸出電壓。
（二）顯示面板及連接線路維修
- 若顯示面板損壞，可聯系西門子廠家或?qū)I(yè)的維修機構，購買同型號的顯示面板進行更換。在更換顯示面板時，需注意操作規范，避免損壞新的面板。
- 若顯示面板連接線存在斷路或插頭、插座問題，更換連接線或修復插頭、插座。在連接好連接線后，確保插頭插緊，并用絕緣膠帶包扎好，防止松動和短路。
（三）控制板維修
- 對于控制板上硬件損壞的元件，如微處理器、數字信號處理器、電阻、電容、電感等，使用專業的焊接工具，小心地進行更換。在更換元件后，需對控制板進行全面的測試，確保各項功能正常。
- 若軟件故障，可按照變頻器說明書的指導，使用編程設備對控制程序進行重新下載或升級。在操作過程中，需確保編程設備與變頻器的連接正確，以及程序文件的完整性和正確性。
（四）其他維修措施
- 若因環境因素導致變頻器故障，改善變頻器的工作環境。例如，清理通風口的灰塵，確保散熱良好；安裝除濕設備，降低環境濕度；對電路板上受污染的元件進行清潔，可使用專用的電子清洗劑進行清洗，然后用吹風機吹干。
- 若電機負載過重或存在短路故障，檢查電機的機械部分，如軸承是否卡死、轉子是否掃膛等，修復或更換損壞的機械部件。若電機繞組短路，可根據短路情況進行局部修復或重新繞制繞組。對于連接電纜的故障，更換故障電纜，并確保電纜的連接正確、牢固。
五、維修后測試
- 在完成維修后，對變頻器進行全面的測試。首先進行外觀檢查，確保維修部位連接牢固，無元件松動、線頭外露等情況。
- 再次檢查電源輸入電壓是否正常，然后進行空載上電測試。觀察變頻器的操作面板是否顯示正常，有無報警信息。若顯示正常，可進一步檢查變頻器的輸出電壓是否平衡，使用萬用表或示波器測量變頻器的 U、V、W 三相輸出電壓，其電壓值應在正常范圍內且三相平衡。
- 在空載測試正常后，連接電機進行帶載測試。逐漸增加電機的負載，觀察變頻器的運行情況，包括電機的轉速是否穩定、有無異常噪音或振動，以及變頻器的輸出電流是否在正常范圍內。同時，注意觀察變頻器的操作面板，確保無報警信息出現。
- 進行長時間的帶載運行測試，模擬變頻器的實際工作環境，運行一段時間（如 2 - 4 小時）后，檢查變頻器的溫度是否正常，各部件是否工作穩定。若在測試過程中發現任何異常情況，需及時停機，重新排查故障并進行修復。
六、預防措施
- 定期對變頻器進行維護保養，包括清潔變頻器內部和外部的灰塵、油污，檢查連接線是否松動，測試電源電壓是否正常等。建議每隔 3 - 6 個月進行一次全面的維護保養。
- 確保變頻器的工作環境符合要求，保持環境溫度在規定范圍內（一般為 0 - 40℃），濕度在允許范圍內（一般為 5% - 95%，無冷凝）。避免將變頻器安裝在高溫、潮濕、多塵或有腐蝕性氣體的環境中。
- 合理選擇和配置變頻器與電機，確保變頻器的容量與電機的功率匹配，避免電機過載運行。同時，在變頻器與電機之間安裝合適的保護裝置，如過流保護、過載保護、短路保護等。
- 在對變頻器進行操作和維護時，嚴格按照操作規程進行，避免因誤操作導致變頻器故障。例如，在插拔顯示面板連接線或控制板時，需先斷開電源，防止帶電操作損壞元件。
-
定期對變頻器的軟件進行升級和備份，確保軟件的穩定性和兼容性。在升級軟件前，需仔細閱讀相關的升級說明，并做好數據備份工作，以防升級過程中出現問題導致數據丟失。
上海仰光電子維修西門子變頻器 AC400 - 480V常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
