優利德UNI-T MSO3000CS系列數字示波器出現諧波干擾故障時，通常與電源質量、接地不良、信號耦合路徑或探頭設計缺陷有關。以下是分步驟的維修方法及關鍵排查方向：

如需要專業人員介入維修請聯系以下公司，免費檢測故障點

上海仰光電子科技有限公司

單位地址：上海市嘉定區江橋鎮博園路858號531-532

電話：021-50157782

手機：13817011982微信同號   13761132860微信同號

聯系人：茆工， 楊工

郵箱：shygdzi@163.com

1. 電源與接地檢查

諧波干擾常源于電源紋波或高頻噪聲。檢查示波器電源輸入端是否加裝EMI濾波器（如共模電感、X/Y電容），并確認濾波器參數符合設備要求（如截止頻率≤150kHz）。

測試方法：用示波器測量電源線電壓，觀察紋波峰峰值是否超過標稱值（通常≤50mV）。若超標，需更換濾波器或增加電源凈化器。

接地不良會導致共模干擾轉化為差模信號。檢查示波器外殼接地端與大地之間的電阻（應≤0.1Ω），并確保接地線截面積≥2.5mm²。

優化措施：采用星形接地拓撲，避免接地環路；對高頻敏感電路，可增加單點接地銅箔。

2. 信號路徑隔離

諧波可能通過探頭耦合至示波器輸入端。檢查探頭屏蔽層是否360°全包圍，并確認衰減比（如10:1）與示波器輸入阻抗（1MΩ）匹配。

測試方法：用探頭測量已知信號源，對比直接連接與加裝鐵氧體磁環后的波形，若諧波幅值降低≥20dB，則需在探頭線上增加磁環。

MSO3000CS系列通道間可能存在串?dāng)_。通過以下操作驗證：

僅開啟通道1，測量信號并記錄諧波分量；

依次開啟其他通道，觀察諧波是否疊加。若存在通道間干擾，需檢查通道間隔離度（應≥80dB@1GHz）。

3. 探頭補償與校準

諧波干擾可能因探頭補償不足導致。將探頭連接至示波器校準信號輸出端（通常為1kHz方波），調節探頭補償電容至方波上升沿?zé)o過沖或凹陷。

標準波形：上升時間應滿足示波器帶寬（300MHz）對應的理論值（1.18ns），過沖≤3%。

高阻抗探頭（如10MΩ）可能改變被測電路阻抗，引入諧波。改用50Ω低容性探頭（如Tek P6139B），并確認示波器輸入阻抗切換至50Ω檔位。

4. 內部電路排查

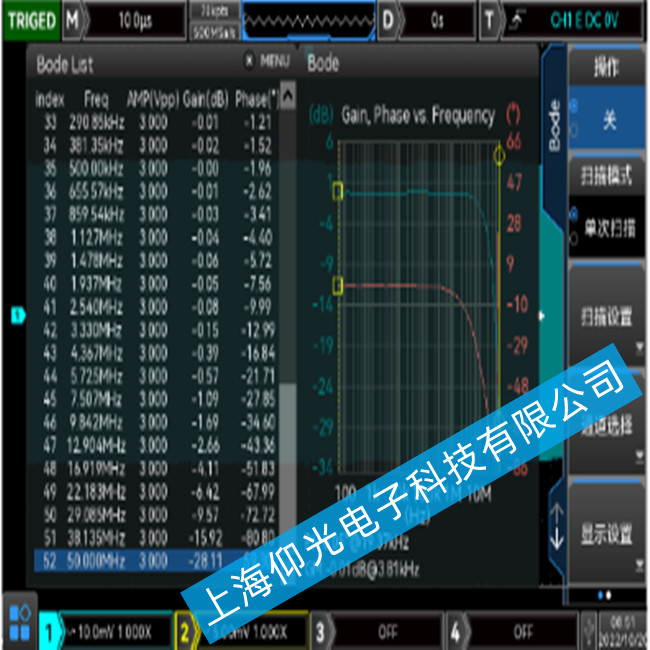

諧波可能源于前端放大器帶寬限制或非線性。測量放大器-3dB帶寬（應≥300MHz），并檢查1dB壓縮點（≥5Vpp）。

測試步驟：輸入100MHz正弦波，逐步增加幅度至1Vpp，觀察輸出諧波失真（THD應≤3%）。

若ADC位數不足（如8位），量化噪聲可能偽裝為諧波。通過以下測試驗證：

輸入滿量程正弦波（如5Vpp），采集1024點數據，計算信噪比（SNR應≥45dB）。

若SNR不足，需檢查ADC參考電壓穩定性（±0.1%以內）或更換更高位數ADC（如12位）。

5. 軟件與固件優化

MSO3000CS系列內置FIR濾波器，可通過以下操作降低諧波：

進入「Utility」→「Digital Filter」菜單；

啟用「Low Pass」模式，設置截止頻率為被測信號基頻的2倍；

調整「Roll-off」參數至6dB/oct，平衡濾波效果與相位失真。

訪問優利德官網下載最新固件（如V2.15），升級后執行「Calibration」→「Full Auto」校準流程，確保時間/幅度精度誤差≤±1%。

6. 典型案例與數據

現象：測量12V開關電源輸出時，示波器顯示200kHz諧波（幅值100mVpp）。

解決：在電源輸出端加裝CLC濾波器（L=10μH，C=47μF），諧波抑制至10mVpp。

現象：測量50Ω信號源時，諧波分量增加15dB。

解決：改用50Ω探頭，并開啟示波器50Ω輸入阻抗，諧波恢復至基線水平。

通過電源濾波、接地優化、探頭補償、電路測試及軟件配置的綜合排查，可系統性解決MSO3000CS系列示波器的諧波干擾問題。若上述方法無效，需聯系優利德售后進行ADC模塊或前端放大器的硬件維修。
