故障檢測

• 外觀檢查：查看整流模塊外觀是否有燒焦、變色、鼓包或炸裂等明顯損壞跡象。若有，通常意味著模塊已損壞，需進一步檢查周邊電路。
• 靜態檢測2：使用萬用表電阻檔，找到變頻器內部直流電源的 P 端和 N 端。將萬用表調到電阻 ×10 檔，紅表棒接到 P 端，黑表棒分別依次接到 R、S、T 端，正常情況下應該有大約幾十歐的阻值，且三相阻值基本平衡；相反，將黑表棒接到 P 端，紅表棒依次接到 R、S、T 端，應該有一個接近于無窮大的阻值。再將紅表棒接到 N 端，重復上述步驟，也應得到相同結果。如果出現阻值三相不平衡或者紅表棒接 P 端時電阻無窮大，則可判定整流橋故障。
• 動態測試2：在靜態測試結果正常后，進行上電試機。上電前確認輸入電壓是否正確，檢查變頻器各接口連接是否正確、有無松動。上電后檢測故障顯示內容，初步斷定故障原因。若未顯示故障，首先檢查參數是否異常，將參數復歸后，在空載情況下啟動變頻器，測試 U、V、W 三相輸出電壓值，若出現缺相、三相不平衡等情況，則模塊或驅動板等有故障。

損壞原因分析3

• 器件本身質量問題：整流模塊自身存在質量缺陷，如內部半導體元件性能不佳，可能導致在正常使用過程中出現損壞。
• 后級電路故障：逆變功率開關器件損壞，致使整流橋流過短路電流，進而損壞整流模塊。
• 電網問題：電網電壓過高，或者電網遭遇雷擊和過電壓浪涌，而電網內阻小，過電壓保護的壓敏電阻已燒毀不起作用，全部過壓加到整流橋上，導致其損壞。變頻器與電網的電源變壓器太近，中間線路阻抗很小，且變頻器沒有安裝直流電抗器和輸入側交流電抗器，使整流橋處于電容濾波的高幅度尖脈沖電流的沖擊狀態下，過早損壞。
• 輸入缺相：使整流橋負擔加重，從而造成損壞。

維修步驟

• 更換整流模塊：在排除內部短路情況后，需更換整流橋。要選擇與原型號相同的整流模塊進行更換，以確保電氣性能和安裝尺寸的匹配1。對于焊接式整流橋，焊接時要確保焊接可靠，保證與周邊元件的電氣安全間距；對于用螺釘聯接的整流橋，要擰緊螺釘，防止接觸電阻大而發熱3。
• 處理相關問題3：如果是因后級電路故障導致整流模塊損壞，在更換整流模塊的同時，還需修復或更換損壞的逆變功率開關器件等后級電路元件。若發現是電網問題引起的故障，需要對電網進行相應處理，如安裝合適的過電壓保護裝置、直流電抗器和輸入側交流電抗器等，以改善電網質量，保護變頻器。對于輸入缺相問題，要檢查電源線路、熔斷器等，找出缺相原因并修復，確保輸入電源正常。
• 測試與調試：更換整流模塊及處理相關問題后，進行測試與調試。先進行靜態測試，再次檢查整流模塊及周邊電路的阻值等是否正常。然后進行空載通電測試，觀察變頻器是否有異常顯示或聲音，測量輸出電壓是否正常。若空載測試正常，再進行帶載測試，逐漸增加負載，觀察變頻器的運行情況，包括輸出電壓、電流是否穩定，電機運行是否正常等。

在整個維修過程中，維修人員需要具備專業的電子電路知識和變頻器維修技能，嚴格按照維修步驟和安全規范進行操作，以確保維修質量和設備安全。如果對維修過程不熟悉或不確定，建議聯系 ABB 官方售后服務人員或?qū)�業的變頻器維修機構進行維修。

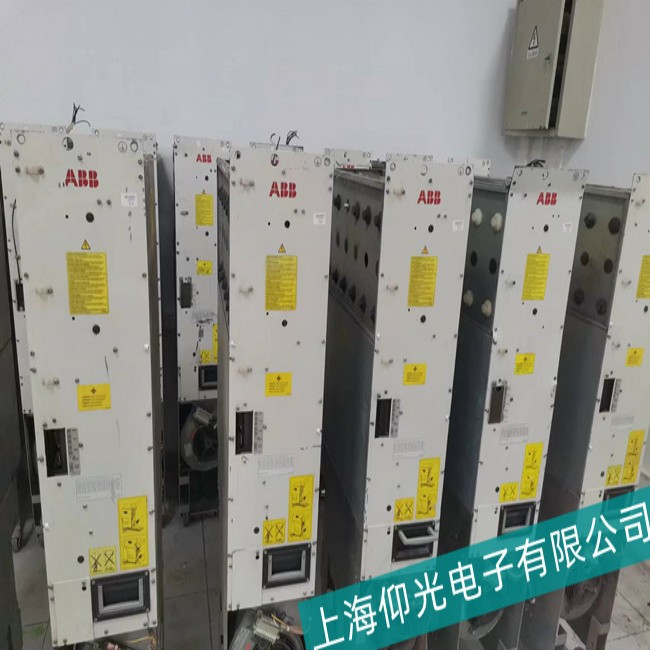

上海仰光電子維修ABB變頻器ACS800-704-0910-7+F250+0F253+V992常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
