針對優利德UNI-T MSO3000CS系列數字示波器探頭損壞的維修，需結合故障現象、探頭結構及示波器技術特性進行系統性排查與修復。以下為具體維修方法及關鍵步驟：

如需要專業人員介入維修請聯系以下公司，免費檢測故障點

上海仰光電子科技有限公司

單位地址：上海市嘉定區江橋鎮博園路858號531-532

電話：021-50157782

手機：13817011982微信同號   13761132860微信同號

聯系人：茆工， 楊工

郵箱：shygdzi@163.com

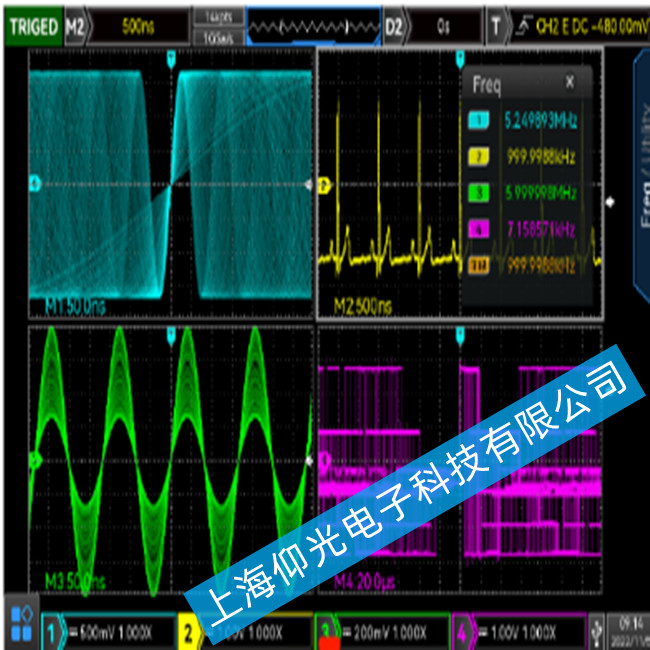

一、故障現象與初步判斷

若波形異常（如幅度突變、波形斷裂）或完全無信號，需檢查探頭物理連接及內部電路。

可能是探頭補償電容失效、衰減器損壞或信號傳輸路徑斷路。

探頭未正確校準或阻抗匹配電路故障（如可調電容失效），會導致波形過沖、振鈴或衰減異常。

物理損壞（如探針斷裂、外殼破損）

需直接目視檢查探頭外觀，確認是否有機械損傷或焊接點脫落。

二、維修方法與步驟

1. 物理檢查與修復

檢查探針尖端是否磨損或斷裂，接地夾是否松動。

修復方法：更換探針或重新焊接接地線（需使用耐高溫焊錫，避免虛焊）。

若外殼破裂導致電磁干擾，需用絕緣膠帶或?qū)Ｓ脽峥s管包裹破損處，并確保屏蔽層接地良好。

2. 電路檢查與校準

使用示波器自帶的方波校準信號（通常為1kHz），調節探頭補償電容，使方波波形頂部平坦、無過沖或下陷。

若補償電容失效（如調節旋鈕無響應），需更換電容（建議選用NPO材質，溫度穩定性高）。

衰減器電路測試

探頭衰減比（如×10檔）由內部分壓電阻實現。用萬用表測量衰減電阻阻值（如×10檔應為9MΩ與1MΩ串聯），若阻值偏差超過5%，需更換電阻。

輸入阻抗匹配

MSO3000CS系列輸入阻抗為1MΩ±2%。若阻抗偏離，需檢查輸入緩沖電路（如運放芯片及其反饋網絡），必要時更換芯片（如AD8055等高速運放）。

3. 探頭校準與軟件修復

進入示波器菜單，選擇“Utility”→“Calibrate”→“Probe”，按提示完成探頭校準。

若校準失敗，可能是探頭內部EEPROM數據損壞，需通過專用編程器重寫校準數據

三、預防性維護建議

操作前佩戴防靜電手環，確保探頭與示波器接地良好，避免ESD（靜電放電）損壞敏感元件。

正確使用衰減檔位

測量高電壓時優先使用×10檔，避免輸入信號超過探頭額定值（如MSO3000CS探頭通常為±300V DC）。

建議每6個月對探頭進行一次校準，尤其是高頻探頭（如帶寬≥200MHz），以保持測量精度。

長期存放時，將探頭置于干燥、無塵環境，避免高溫高濕導致電容漏電或電阻漂移。

四、維修工具與備件

工具：數字萬用表、示波器（用于測試探頭）、防靜電烙鐵、熱風槍（用于SMD元件更換）。

備件：補償電容（建議10pF~22pF）、衰減電阻（1%精度）、運放芯片（如AD8055）、探頭外殼（若破損嚴重）。

五、注意事項

安全操作：維修前斷開電源，避免帶電操作導致觸電或元件損壞。

技術資料：參考《UNI-T MSO3000CS系列維修手冊》中的探頭電路圖與校準流程。
