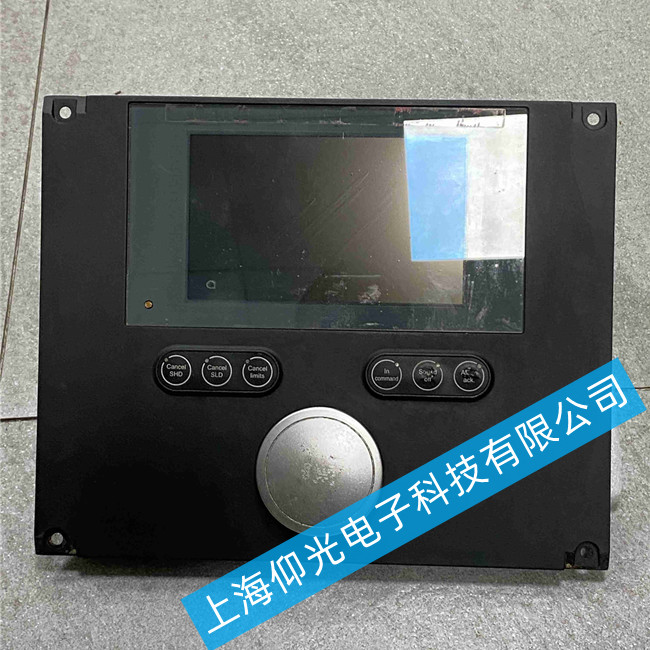

康士伯顯示器維修JH 20T06 MMD-A1K-84黑屏故障維修方法
一、 故障現象初步判斷
在拆機前，首先通過觀察指示燈狀態和屏幕微光進行初步判斷：
指示燈不亮：通常為電源板故障或保險絲熔斷。
指示燈亮但黑屏：需貼近屏幕觀察是否有微暗圖像。若有圖像但無背光，故障點在高壓板（背光驅動）；若完全無圖像，故障點在驅動板（主板）或液晶面板。
二、 維修步驟詳解
1. 電源板檢修
電源板是黑屏故障的高發區，重點檢查以下元件：
保險絲（Fuse）：使用萬用表通斷檔測量，若開路則更換。注意檢查保險絲熔斷是否因后級短路引起，需排除短路后再更換。
整流橋（Bridge Rectifier）：測量四個引腳間的阻值，判斷是否擊穿。
開關管（MOSFET）：檢查是否擊穿，通常伴隨保險絲熔斷。
濾波電容：觀察電容頂部是否鼓包，或使用電容表測量容量是否嚴重衰減。電容失效會導致供電不穩，引發黑屏。
2. 高壓板（背光驅動）檢修
該型號顯示器通常采用CCFL（冷陰極熒光燈管）背光，高壓板負責將低壓直流電轉換為高壓交流電以點亮燈管。
高壓變壓器：測量初級和次級繞組的阻值，若阻值異常（如無窮大或短路）則需更換。
升壓MOS管：檢查是否擊穿。
保護電路：部分高壓板設有過壓/過流保護。若懷疑保護電路誤動作，可嘗試短接保護檢測引腳（如ON/OFF引腳接高電平，Brightness引腳接3.3V）強制點亮背光，以判斷是保護電路問題還是燈管問題。
3. 驅動板（主板）檢修
主控芯片（MCU）：檢查芯片供電是否正常（通常為3.3V或5V）。若供電正常但無輸出，可能是芯片損壞或程序丟失。
DC-DC電路：檢查驅動板上的降壓芯片（如1117、1084等）輸出是否正常。
信號接口：檢查VGA/DP接口的針腳是否有彎曲或虛焊。
4. 液晶面板及燈管檢修
燈管測試：使用外接高壓板（俗稱“點燈器”）單獨測試每根燈管。若某根燈管不亮或發紅，說明該燈管老化，需更換。工業顯示器通常燈管數量較多，需全部更換以保證亮度均勻。
屏線檢查：檢查連接驅動板與液晶面板的排線（LVDS線）是否松動或氧化。
康士伯顯示器維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
