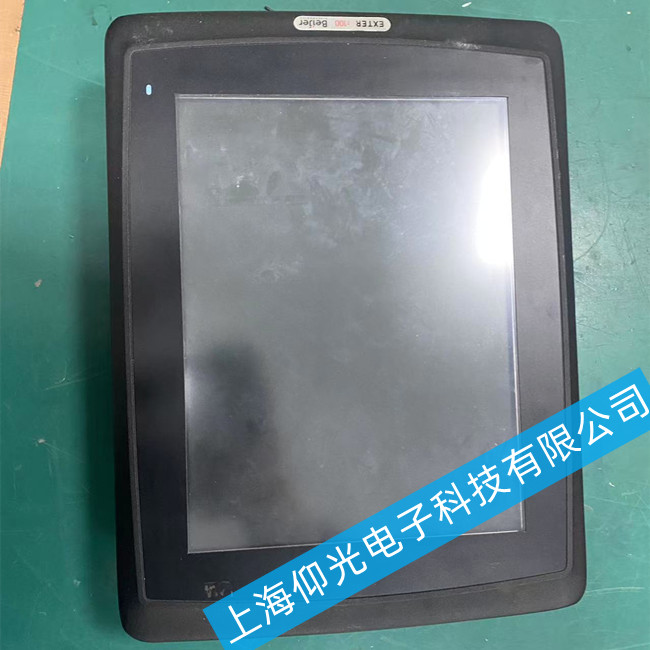

北爾觸摸屏無背光故障維修指南：從診斷到修復的完整解決方案
在工業自動化領域，北爾觸摸屏憑借高穩定性和精準觸控性能廣泛應用，但“無背光”故障頻發成為企業痛點。本文結合實際維修案例，系統剖析故障根源與解決方案，助力快速恢復生產。
故障根源深度解析
電源系統異常是首要排查方向。某化工廠設備因24V電源模塊輸出電壓波動，導致背光供電不穩，通過萬用表檢測發現電源適配器電容鼓包，更換后故障消除。需重點檢查電源濾波電容、穩壓芯片及線路老化情況，若電源指示燈異常閃爍，可能涉及開關電源芯片（如3843）或功率管（如D25nf10）損壞。
背光系統故障包含背光燈條老化、高壓條（逆變器）損壞及驅動電路問題。若屏幕“漆黑但手電筒可見內容”，多因背光燈管失效或高壓條保護，需更換燈管或高壓條組件。某案例中，通過替換LCD通用高壓條成功修復無背光問題。驅動電路故障可能表現為背光控制芯片損壞，需通過示波器檢測波形異常定位故障點。
硬件連接失效同樣常見。某企業設備因觸摸屏與主控板連接器氧化，導致信號傳輸異常，重新插拔并使用專業清洗劑處理后修復。需定期檢查排線接口、金手指污染及線纜破損情況，避免因接觸不良引發無背光。
軟件系統紊亂表現為驅動程序沖突或系統設置錯誤。需進入設備管理器檢查觸摸屏驅動狀態，更新至官方認證版本，并通過專用校準工具重新配置參數。某案例中，通過恢復出廠設置并重裝驅動成功解決無背光問題。
標準化北爾觸摸屏維修流程
初步診斷：觀察電源指示燈狀態，測量輸入電壓穩定性；檢查屏幕表面物理?yè)p傷及連接線松動情況。使用專業工具檢測電源模塊輸出電壓，確認是否在正常范圍（如24V±5%）。
硬件檢修：對可疑元件進行在線測量，如電源模塊需重點檢測濾波電容、穩壓芯片及功率管。某維修實例中，通過搭焊處理多層板漏電問題，成功修復電路異常。對背光系統進行拆解檢查，確認燈條是否發黑、高壓條是否輸出正常電壓。
軟件恢復：執行系統重啟或驅動重裝，必要時進行觸控校準。建議定期備份程序數據，避免因軟件故障導致生產停滯。
預防性維護：建立季度巡檢制度，重點檢查電源模塊散熱、連接器氧化情況；操作環境需控制溫濕度（建議20-30℃，濕度40-60%），避免粉塵堆積影響散熱效率。
行業實踐建議
某電子制造企業通過實施“雙電源冗余+智能監控”改造，將北爾觸摸屏故障率降低35%。建議關鍵設備配置UPS電源，并采用抗干擾設計屏蔽電磁干擾。對于老舊設備，可考慮升級至具備PROFINET通訊功能的新型號，提升系統集成能力與維護便捷性。
掌握科學北爾觸摸屏維修方法與預防策略，可顯著提升設備可用性，保障工業生產連續性。當遇到復雜故障時，建議聯系專業維修團隊進行系統檢測，避免因操作不當造成二次損壞。
