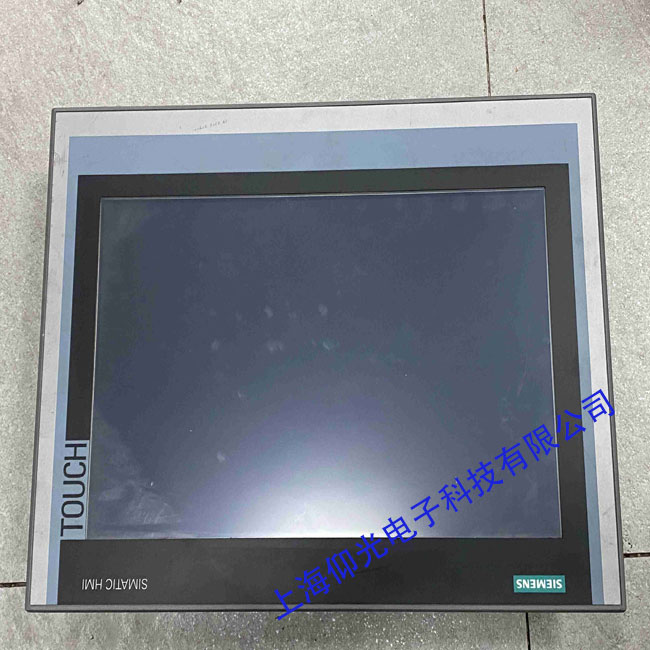

西門子 SIMATIC HMI TOUCH 系列工業觸摸屏維修指南
一、西門子（SIEMENS）SIMATIC HMI TOUCH系列工業觸摸屏常見故障分類與診斷
1. 顯示類故障
故障現象 核心原因 初步排查步驟
黑屏 / 無顯示 24V 供電異常、主板電源模塊損壞、背光板燒毀、系統固件崩潰 ① 測量 DC24V 輸入電壓是否在 20.4-28.8V 范圍內；② 查看設備電源指示燈是否亮起；③ 斷電重啟后觀察是否有啟動畫面
花屏 / 白屏 / 豎線 顯示屏驅動板故障、屏線松動、液晶面板損壞、GPU 芯片故障 ① 檢查屏幕與主板之間的連接排線；② 外接顯示器測試（部分型號支持）；③ 確認是否受強電磁干擾
背光暗 / 無背光 背光板老化、逆變器故障、高壓電路損壞 ① 強光下觀察是否有微弱圖像（判斷主板是否正常輸出信號）；② 檢測背光供電回路
2. 西門子（SIEMENS）SIMATIC HMI TOUCH系列觸摸類故障
故障現象 核心原因 初步排查步驟
觸摸無反應 / 局部失靈 觸摸玻璃碎裂、觸控驅動板故障、USB / 觸控接口松動、程序校準丟失 ① 檢查觸摸表面是否有物理破損；② 進入系統設置執行觸控校準；③ 測試是否為程序?qū)用骀i定
觸摸偏移 / 點擊錯位 觸控校準失效、觸摸層老化、電磁干擾 ① 重新執行系統觸控校準流程；② 遠離變頻器、電機等強干擾源；③ 若校準無效則為硬件故障
3. 西門子（SIEMENS）SIMATIC HMI TOUCH系列通訊與系統類故障
故障現象 核心原因 初步排查步驟
無法連接 PLC / 通訊中斷 網口 / 串口硬件損壞、通訊參數錯誤、協議配置異常、交換機故障 ① 檢測網口燈是否閃爍，測試網線連通性；② 核對 PROFINET/PROFIBUS 通訊地址、子網掩碼；③ 排查 PLC 端通訊設置
系統報錯 / 程序丟失 / 無法開機 存儲介質（CF 卡 / Flash）損壞、系統固件損壞、病毒入侵、意外斷電 ① 嘗試通過 TIA Portal 恢復出廠系統；② 檢測內部存儲是否可讀；③ 備份殘留數據后重新灌錄程序
4. 西門子（SIEMENS）SIMATIC HMI TOUCH系列硬件損傷類故障
故障現象 核心原因 初步排查步驟
屏幕碎裂 / 外殼破損 外力撞擊、跌落 ① 檢查是否漏液、觸摸層是否斷裂；② 確認內部主板是否受震動損傷
進水 / 腐蝕 / 燒糊 液體侵入、雷擊、短路 ① 立即斷電，避免通電擴大故障；② 觀察主板是否有燒痕、腐蝕痕跡
二、西門子（SIEMENS）SIMATIC HMI TOUCH系列標準維修流程
免費檢測：接收設備后，先進行全面電氣檢測、外觀檢查，明確故障點與維修可行性，出具檢測報告
報價確認：基于故障診斷結果，提供精準報價（含配件費、工時費），客戶確認后啟動維修
核心維修
顯示故障：更換原裝背光板、顯示面板或驅動板
觸摸故障：更換觸摸玻璃 / 觸控驅動板，重新校準
通訊故障：修復網口 / 串口、重焊通訊芯片、恢復通訊參數
系統故障：刷寫原廠固件、恢復項目程序、修復存儲介質
老化測試：維修完成后，進行 48 小時連續通電測試，驗證顯示、觸摸、通訊穩定性
交付質保：出具維修清單，提供90 天質保（同故障免費返修），支持上門 / 寄修交付
三、西門子（SIEMENS）SIMATIC HMI TOUCH系列維修注意事項
⚠️ 安全提示：維修前必須斷開 DC24V 電源，避免觸電或短路擴大故障
💡 專業建議：
非專業人員請勿自行拆解設備，內部精密元器件易受靜電損壞
進水 / 腐蝕類故障需先做專業清洗、烘干，切勿直接通電測試
程序類故障建議先備份項目文件，再進行系統恢復，避免數據丟失
優先選擇原裝配件更換，確保設備防護等級（IP65）與性能穩定
四、西門子（SIEMENS）SIMATIC HMI TOUCH系列售后保障
所有維修更換配件均為原裝 / 高品質兼容件，性能匹配原廠標準
質保期內同故障免費返修，同時提供程序調試、通訊配置等技術支持
支持上門取送機（指定區域），寄修設備提供安全打包指導與物流跟蹤
上海仰光電子可提供觸摸屏的維修服務，包括進不了界面維修、無顯示維修、亮度看不清楚維修；黑屏維修，花屏維修，白屏維修，死機維修，液晶屏顯示豎條、橫條、多畫面，圖像有干擾紋、燒保險、圖像抖動以及液晶屏顯示各種疑難雜癥。
