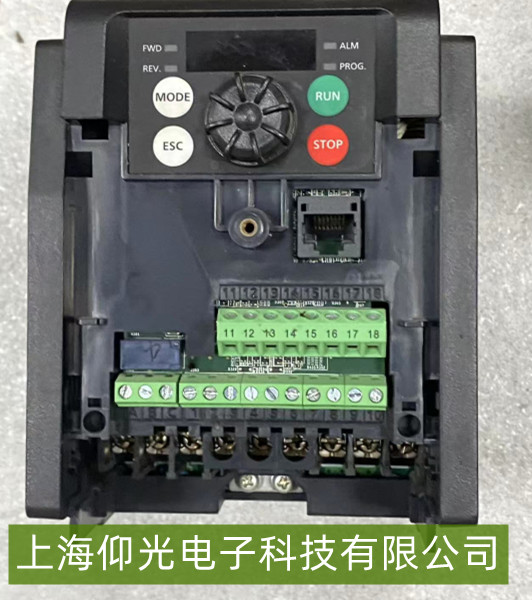

松下變頻器5C1報警常見故障原因
電源異常
輸入電壓不穩或超過額定范圍，如過壓/欠壓、電源頻率不匹配。
電源線路接觸不良、斷路或外部電磁干擾（如大功率設備啟動導致浪涌）。
硬件故障
驅動電路問題：IGBT模塊損壞、驅動板元件老化（如穩壓二極管失效）、連接松動。
控制板故障：CPU錯誤、參數存儲芯片異�；蜍浖幊体e(cuò)誤。
散熱系統失效：散熱片積塵、風扇故障或散熱通道堵塞導致過熱。
負載與電機問題
電機軸承損壞、繞組短路/開路，或電機電纜接線錯誤、接地不良。
負載過重或卡滯，導致瞬時電流過大觸發保護。
參數設置錯誤
增益參數（如PR.20慣性比）設置不當、過流保護閾值過低或加速/減速時間過短。
專業解決方案
電源檢查與優化
使用萬用表檢測輸入電壓（AC/DC），確保在變頻器額定范圍內（如200V±10%）。
加裝電源濾波器或浪涌保護器，減少電磁干擾；檢查電源線路連接，排除接觸不良或斷路。
硬件排查與維修
驅動電路：通過靜態測試檢查IGBT模塊、驅動板電阻值，更換損壞元件；確保驅動波形正常（負壓穩定）。
控制板：重啟變頻器并進入自檢模式，若無法復位需聯系專業維修或更換控制板。
散熱系統：定期清潔散熱片和風扇，確保通風暢通；檢查散熱通道是否堵塞。
負載與電機檢測
手動轉動電機軸，檢查是否順暢；使用萬用表檢測電機繞組電阻值，排除短路/開路。
檢查電機電纜接線是否正確、牢固，排除接地故障；調整負載至變頻器額定范圍內。
參數校準與保護設置
根據負載特性調整增益參數（如PR.20慣性比）、過流保護閾值及加速/減速時間。
執行“初始化設置”恢復默認參數，再逐步優化；避免參數設置錯誤導致誤報警。
定期維護：每季度檢查電源、散熱系統及連接線路，清潔積塵。
避免過載：確保負載在變頻器額定功率范圍內，減少長時間重載運行。
專業操作：故障排查時務必?cái)嚯姡菍I(yè)人員勿自行拆卸內部元件，避免二次損壞。
通過系統排查與針對性解決，可高效處理松下變頻器5C1報警問題，保障設備穩定運行。
