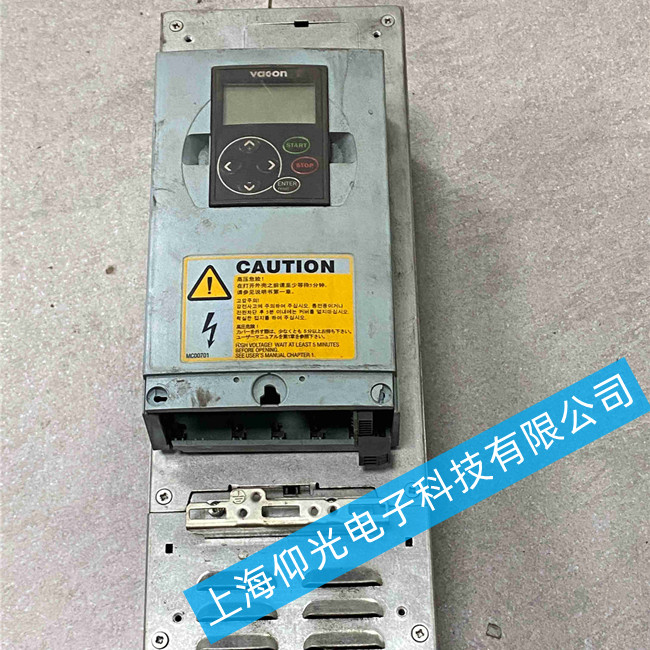

偉肯變頻器維修NXL00235C2H1SSS00AA報警過流故障維修
偉肯變頻器報警代碼 1：過電流（Overcurrent）
故障現象：變頻器檢測到輸出電流瞬間超過額定電流的4倍以上。
可能原因：
負載突變：電機負載突然加重或機械卡死。
短路故障：電機電纜或電機繞組發生短路。
參數設置不當：加速時間過短，導致電流沖擊過大。
硬件損壞：IGBT功率模塊損壞或驅動電路異常。
維修方法：
檢查電機及負載是否正常，排除機械卡阻。
檢查電機電纜絕緣，確保無短路或接地故障。
適當延長加速時間（參數P3.4.1.2）。
若硬件損壞，需更換IGBT模塊或修復驅動板。
偉肯變頻器硬件故障排查與維修要點

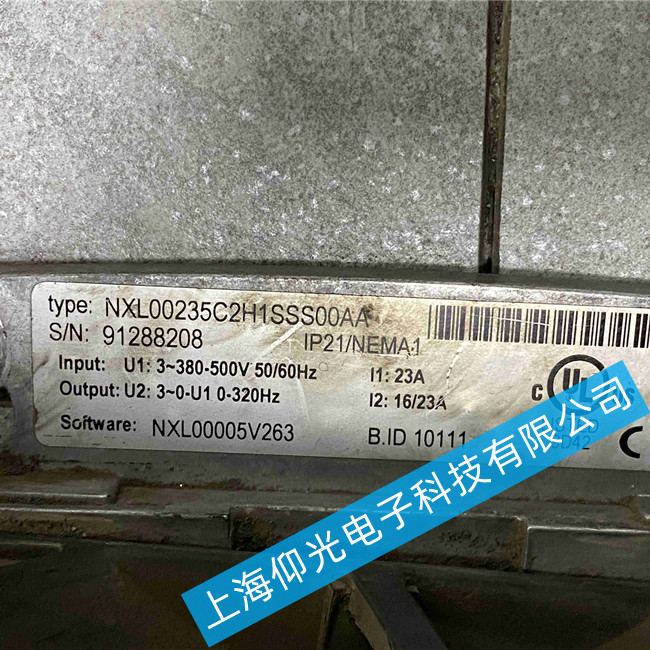

除了參數調整，硬件故障是導致變頻器報警的主要原因。針對NXL00235C2H1SSS00AA型號，需重點排查以下部位：
1. 功率模塊（IGBT）檢測
檢測方法：使用萬用表二極管檔測量模塊各相輸入輸出端的正反向電阻。正常狀態下應有明顯的開關特性（正向?qū)ǎ聪蚪刂梗�。若某相電阻異常（短路或開路），則表明模塊損壞。
維修建議：更換同型號IGBT模塊，并檢查驅動電路是否正常，避免新模塊再次損壞。
2. 驅動電路檢查
常見問題：驅動光耦損壞、驅動電阻燒毀、電源異常。
維修建議：使用示波器檢測驅動波形，確保波形完整無畸變。更換損壞的光耦或電阻。
3. 開關電源故障
癥狀：上電無顯示、面板不亮。
排查點：檢查開關管、脈沖變壓器、次級整流二極管及濾波電容。特別是濾波電容老化會導致帶載能力下降。
4. 電流檢測電路
癥狀：誤報過流或欠流。
排查點：檢查電流傳感器（霍爾元件）是否漂移，采樣電阻是否變質。
偉肯變頻器故障現象：無法啟動故障，無顯示故障，主板故障報警，開關電源燒壞，過電流故障 報警，欠電壓故障報警，過載故障報警，過熱故障報警，接地故障報警， 無顯示故障，有顯示無輸出故障，主回路過電壓故障，主回路欠電壓故障 ，輸入欠電壓故障，輸出欠電壓故障，保險絲熔斷燒壞故障，上電燒保險 管故障，輸入缺相故障，散熱扇過熱，負載短路等。偉肯變頻器顯示報警代碼維修 偉肯變頻器報錯維修
