針對西門子變頻器G120的過壓故障，以下是一個詳細的維修方案：

一、故障原因分析

過壓故障通常是由于變頻器的直流母線電壓超過其設定的閥值引起的�？赡艿脑�因包括：

1. 輸入電源電壓過高：電源電壓波動或超過變頻器的額定電壓范圍。
2. 負載能量回饋：大慣量負載減速、位能性負載下降或負載突變時，電機產生的回饋電壓過高。
3. 硬件問題：變頻器直流電壓檢測回路故障，或輸出側電纜、電機接地故障，或電機端子虛接。
4. 參數設置不合理：如使用了PID功能，但PI參數設置不當，導致系統響應過快。

二、維修步驟

1. 檢查輸入電源電壓

   • 使用萬用表測量輸入電源電壓，確認是否在變頻器的額定電壓范圍內。
   • 如果電源電壓過高，應調整電源電壓至正常范圍，或安裝穩壓設備以穩定電源電壓。

2. 檢查負載情況

   • 觀察負載的運行狀態，確認是否存在大慣量負載減速、位能性負載下降或負載突變的情況。
   • 對于大慣量負載，可以延長斜坡時間（如參數P1121），或使用最大電壓控制器（如V/F方式下設置P1280，矢量方式下設置P1240）來避免過電壓。

3. 檢查硬件問題

   • 檢查變頻器直流電壓檢測回路是否正常，有無損壞或接觸不良的元件。
   • 檢查輸出側電纜和電機是否接地，電機端子是否虛接。
   • 如果發現硬件問題，應及時修復或更換損壞的元件。

4. 檢查參數設置

   • 通過變頻器的操作面板或編程軟件，檢查相關參數設置是否合理。
   • 特別關注與過壓保護相關的參數，如過電壓閥值（此值通常固化在變頻器中，無法修改）。
   • 如果使用了PID功能，檢查PI參數設置是否合適，避免系統響應過快導致過電壓。

5. 復位故障并測試

   • 在排除故障后，對變頻器進行故障復位操作。
   • 對變頻器進行空載和帶載測試，確認故障是否已解決，并觀察變頻器在各種工況下的運行情況。

三、預防措施

1. 定期維護：定期對變頻器進行清潔、檢查和保養，確保設備的正常運行。
2. 合理選型：根據負載特性和運行要求，選擇合適的變頻器型號和規格。
3. 正確安裝和使用：按照說明書正確安裝和接線，避免誤操作導致故障。
4. 加強監控：安裝電壓、電流等監控設備，實時監測變頻器的運行狀態，及時發現并處理異常情況。

四、注意事項

1. 安全操作：在維修過程中，務必遵守安全操作規程，確保在斷電狀態下進行維修，使用絕緣工具，避免觸電事故。
2. 專業維修：對于復雜或不確定的故障，建議聯系專業的維修人員進行處理，避免因操作不當造成設備損壞或人身傷害。
3. 記錄維修過程：詳細記錄維修過程中的每一步操作和測試結果，為后續維修提供參考。



通過以上維修方案，可以有效地解決西門子變頻器G120的過壓故障，確保設備的穩定運行。

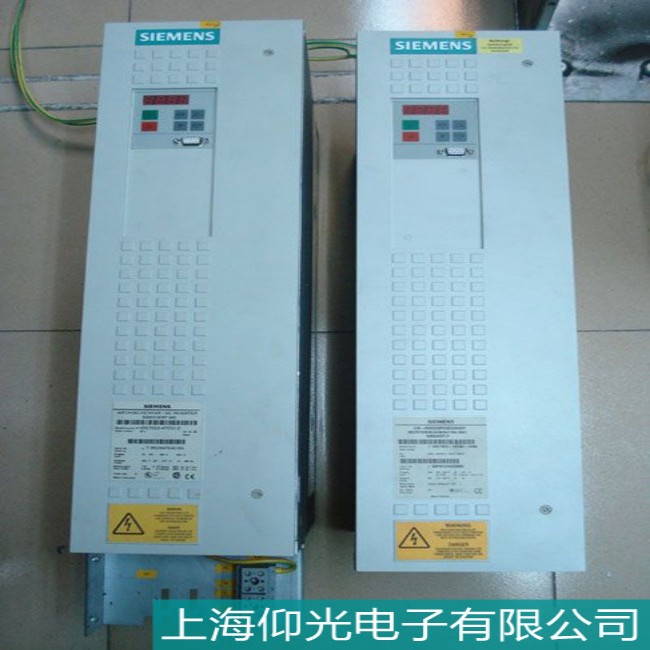

上海仰光電子維修西門子變頻器G120常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
