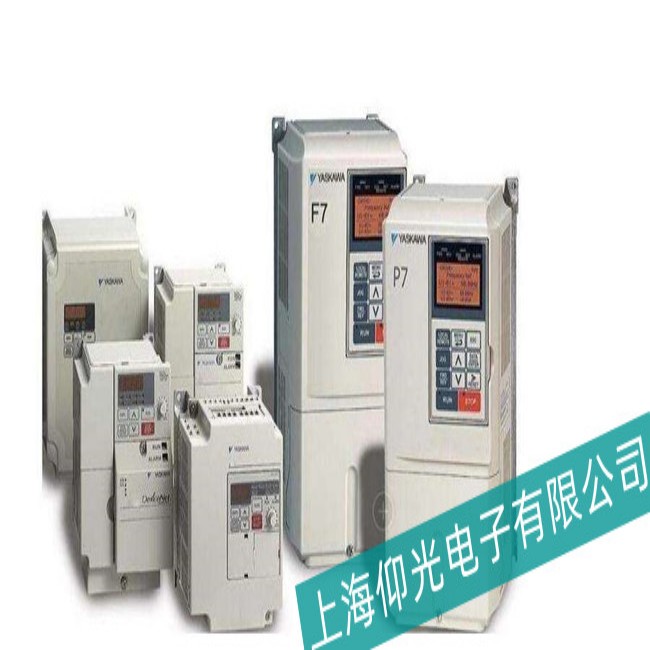

安川變頻器CIMR-F7B40P4出現主回路低電壓（LV）故障時，通常表明直流母線電壓低于允許范圍（如低于額定電壓的85%）。以下是分步維修指南：

一、外部因素排查

1. 電源問題
   • 輸入電壓異常：用萬用表測量輸入電壓（允許范圍：380V±15%），若電壓過低或波動劇烈，需加裝穩壓器或聯系供電部門。
   • 缺相或不平衡：確認R、S、T三相電壓平衡（差值≤5%），若不平衡需檢查電網或變壓器。
2. 負載與電機問題

   • 過載運行：檢查電機是否因負載過重（如泵類、風機）導致電流過大，拉低母線電壓。

   • 機械卡滯：確認電機無軸承損壞、潤滑不足或傳動機構卡滯。

二、變頻器內部檢查

1. 直流母線電容
   • 容量衰減：測量電容容量（若下降超過20%需更換），檢查電容是否鼓包或漏液。
   • 老化失效：電容老化會導致儲能不足，需更換同規格電容（如1000μF/450V）。
2. 控制板與檢測電路
   • 電壓傳感器失效：檢查控制板上的電壓檢測電路（如運放LM324、分壓電阻），若元件損壞需更換。
   • 程序缺陷：嘗試升級變頻器固件（需官方工具及程序）。
3. 電流檢測電路

   • 傳感器誤差：檢查霍爾傳感器或電流互感器輸出是否準確，若偏差大需校準或更換。

三、參數設置調整

1. 低電壓保護閾值
   • 參數L1-01/L1-02：適當降低低電壓保護閾值（如從350V調至340V），但需避免低于硬件極限（通�！�300V）。
2. 加速時間優化
   • 參數C1-00：延長加速時間（如從5秒增至8秒），減少啟動時電流沖擊。
3. 載波頻率調整

   • 參數C6-02：降低載波頻率（如從6kHz降至4kHz），減少I(mǎi)GBT開關損耗，提升母線電壓穩定性。

四、專業維修建議

若以上步驟未解決問題，可能存在以下深層故障：

1. 功率模塊（IGBT）損壞：測量IGBT的CE極間電阻，若短路需更換功率模塊。
2. 控制板故障：CPU或檢測芯片損壞（需更換控制板）。
3. 內部電路受潮：變頻器受潮導致絕緣下降，需烘干處理或更換元件。

建議：復雜硬件故障需聯系安川授權維修點，避免非專業拆卸導致二次損壞。

五、預防措施

1. 定期維護：每季度檢查電容容量、接線狀態及散熱系統。

2. 環境控制：保持變頻器環境干燥、通風，加裝防塵罩。

3. 電源優化：在電網質量差的環境中加裝穩壓器或無功補償裝置。

4. 參數備份：通過操作面板或軟件備份參數，防止誤操作丟失。


通過以上步驟，可系統性解決CIMR-F7B40P4的主回路低電壓故障。若涉及功率模塊、控制板或更換電容，建議優先使用原廠配件以確保兼容性。維修前務必?cái)嚅_(kāi)主電源，等待5分鐘確保電容放電。

上海仰光電子維修安川變頻器CIMR-F7B40P4常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
