針對 西門子變頻器 6SE6430-2UD41-1FA0 的 過壓故障（常見報警 F0002（直流母線過壓）），以下是系統化的故障診斷與維修指南：

1. 故障現象

• 變頻器顯示 F0002（直流母線過壓）或偶爾報 F0022（制動單元過載）。

• 停機時電壓飆升（如減速過程中母線電壓超過 800V DC）。

• 可能伴隨制動電阻發熱嚴重或燒毀。

2. 可能原因

3. 維修步驟

（1）檢查輸入電網電壓

• 測量三相輸入電壓（L1/L2/L3），確保在 380V~480V AC 范圍內。

• 若電壓持續偏高（如＞500V AC），需加裝 穩壓器 或調整變壓器抽頭。

（2）調整減速參數

• 延長減速時間：

  • 參數 P1121（減速時間）默認值可能過短（如5s），調整為 10~20s。

• 啟用直流制動：

  • 設置 P1230=2~4（制動電流強度），P1231=0.5~2s（制動時間）。

（3）檢查制動單元與電阻

• 制動電阻測量：

  • 斷電后測量電阻阻值（如50Ω/5kW），若阻值∞或變大，需更換。

  • 檢查電阻接線端子是否燒蝕、接觸不良。

• 制動單元測試：

  • 測量制動管（IGBT）是否擊穿（正常時DC+/DC-與BR+/BR-之間應有二極管特性）。

  • 檢查制動觸發信號（如控制板至制動單元的脈沖信號）。

（4）檢測直流母線電容

• 外觀檢查：電容鼓包、漏液需立即更換。

• 容量測試：使用電容表測量容量（如標稱560μF，實測＜500μF則失效）。

（5）電壓檢測電路排查

• 分壓電阻檢測：

  • 直流母線電壓通過電阻分壓（如100kΩ+10kΩ）送入控制板，測量電阻是否變值。

• 運放/ADC檢查：

  • 若分壓電阻正常，但顯示電壓異常，需檢查運放（如LM358）或ADC芯片。

4. 典型故障案例

案例1：減速過壓

• 現象：停機時頻繁報F0002，制動電阻不發熱。

• 原因：P1121=5s（過短），未配置制動電阻。

• 解決：調整P1121=15s，加裝制動電阻（如6SE6400-1BB00-0AA0）。

案例2：制動電阻斷路

• 現象：母線電壓升至820V DC，電阻冷態。

• 維修：更換燒斷的制動電阻（原50Ω/5kW改為50Ω/10kW以增強散熱）。

案例3：電壓檢測漂移

• 現象：空載時顯示母線電壓750V（實際僅600V）。

• 維修：更換分壓電阻（10kΩ±1%精度）。

5. 預防措施

• 加裝制動單元：大慣性負載（如離心機、升降機）必須配置制動單元（如6SE6400-1PB00-0AA0）。

• 定期維護：檢查電容狀態、清潔散熱風扇，避免灰塵堆積導致散熱不良。

• 電網監測：安裝電壓表實時監控輸入電壓穩定性。

6. 維修后驗證

• 空載測試：運行至50Hz后自由停車，觀察母線電壓峰值（應＜700V DC）。

• 帶載測試：模擬急停工況，確認制動電阻正常發熱且無過壓報警。

總結

• 過壓故障核心邏輯：能量無法回泄 → 母線電壓升高 → 觸發保護。

• 關鍵步驟：調整減速時間 → 檢查制動回路 → 檢測電容/電壓采樣 → 硬件維修。

• 若仍無法解決，需檢查CUVC控制板或聯系西門子技術支持。


提示：若故障伴隨其他報警（如F0022），需同步排查制動單元過載問題！

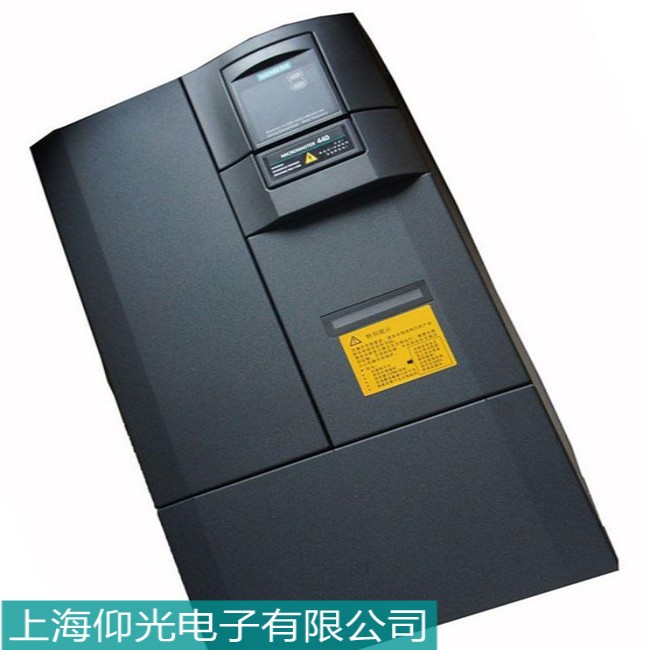

上海仰光電子維修西門子變頻器6SE6430-2UD41-1FA0常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
