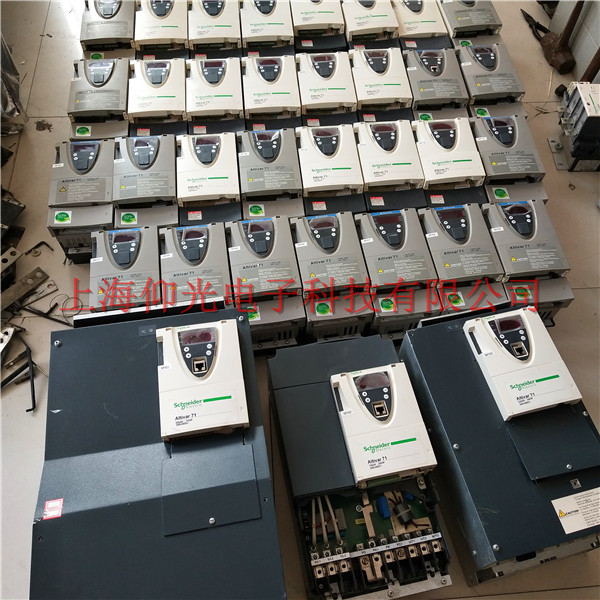

施耐德變頻器PO報警維修施耐德變頻器欠壓故障維修，部分當天修復，施耐德變頻器ATV11、ATV12、ATV212、ATV303、ATV312、ATV61、ATV31、ATV71等系列施耐德變頻器報PO報警維修施耐德變頻器欠壓故障維修，以下是上海仰光電子科技有限公司工程師整合的施耐德變頻器ATV31系列故障代碼詳表以供大家參考

施耐德變頻器ATV31系列故障代碼詳表

錯誤原因  解決辦法  bLF ATV31 施 耐 德 制動順 序  ·未達到制動器松開電流 ·制動器接合頻率閾值bEn=nO(未設置)，制動器控制bLC已賦值  ·檢查電機/變頻器連接 ·檢查電機繞組 ·檢查FUn-菜單中的Ibr設置(見79頁) ·設置bEn(見79頁)  CrF ATV31 施耐德 電容器 負載電路 ·負載繼電器控制故障或充電電阻損壞 ·更換變頻器  EEF ATV31 施 耐 德 EEPROM 故障  ·內部存儲器故障  ·檢查周圍環境(電磁兼容性) ·更換變頻器  InF ATV31 施 耐 德 內部故障  ·內部故障 ·直流10V電路出現短路 故障  ·檢查周圍環境(電磁兼容性) ·檢查直流10V電路 ·檢查AI1、AI2和RJ45的連接情況 ·更換變頻器

OCF ATV31 施 耐德 過電流  ·SEt-菜單和drC-菜單中的參數不正確 ·慣性或負載太大 ·機械阻滯  ·檢查SEt-菜單和drC-菜單中的參數 ·檢查電機/變頻器/負載的大小 ·檢查機構狀態

  SCF ATV31 施 耐 德 電機短 路  ·變頻器輸出短路或接地 ·當幾個電機并聯使用時變頻器輸出有嚴重的接地泄露電流  ·檢查變頻器與電機之間的電纜以及電機的絕緣性 ·減小開關頻率 ·串聯連接電機與扼流圈

 SOF ATV31 施 耐德  超速  ·不穩定 ·驅動載荷太大  ·檢查電機，參數的增益與穩定性 ·加 一個制動電阻 ·檢查電機/變頻器/負載的大小

tnF ATV31  施耐自整定失效 ·特殊電機或電機功率與變頻器不配套 ·電機與變頻器沒有連接  ·使用L或P比例(見29頁的Uft) ·在自動調節期間檢查有無電機 ·如果下游 德 有接觸器，在自動調節時須使其閉合

COF ATV31 施耐德 CANopen 總線故障 ·CANopen總線通信中斷  ·檢查通信總線 ·請參考產品說明文件

EPF ATV31 施 耐 德 外部故 障  ·按照用戶要求 ·按照用戶要求

 LFF ATV31 施耐 德 4-20mA 損失  ·輸入AI3上的4-20mA給定值損失 ·檢查輸入AI3的連接

ObF ATV31 施耐 德 減速期 間過壓  ·制動太突然被再生型負載驅動  ·增大減速時間 ·必要的話安裝制動電 阻 ·如果brA功能與應用兼容，激活它(56頁)

 OHF ATV31 施 耐 德 變頻器過熱  ·變頻器溫度太高 ·rSC參數設置不 對  ·檢查電機負載，變頻器通風情況與周圍環境在重新起動之前須等變頻器冷卻下來 ·重新設置rSC參數

 OLF ATV31 施耐 德  電機過 載  ·電機電流過大觸發此故障  ·檢查ItH設置(電機熱 保 護 )(20 頁)·檢查電機負載，在重新起動之前須等變頻器冷卻下來

OPF ATV31 施 耐 德  電機缺 相  ·變頻器輸出缺相 ·下游接觸器打開 ·未連接電機或電機功率太小 ·電機電流瞬時不穩定  ·檢查變頻器與電機間的連接情況 ·如果使用下游接觸器，設置OPL為OAC(89頁的FLt-菜單) ·在低功率電機上測試或進行無電機測試在工廠設置模式，電機 缺相檢測為激活狀態(OPL= YES)為了在測試或維護環境中檢查變頻器(用不著切 換到與變頻器額定值相同的電機，這在大功率變頻器的情況下特別有用)，使電機缺相檢測功能失效(OPL=no)·檢查并優化參數UFr(21頁),UnS與nCr(26和27頁)，使用參數tUn(28頁)進行自動整定

OSF ATV31 施 耐德 過壓  ·線電壓太高 ·電源受干擾  ·檢查線電壓

 PHF ATV31 施 耐 德 線路相位故障 ·變頻器電源不正確或有保險絲熔 斷 ·一相故障 ·3相ATV31使用單相 電源 ·負載不平衡此功能僅用于帶負載的變頻器 ·檢查電源連接與保險絲 ·復位 ·使 用3相電源 ·通過設置IPL=nO(90頁的 FLt-菜單)禁止故障

SLF ATV31 施耐 德  總線故 障  ·Modbus總線通信中斷 ·設定遠程終端控制有效(LCC=YES，第40頁)，但遠程終端沒有連接  ·檢查通信總線 ·請參考產品說明文件 ·檢查是否連接了遠程施 耐 德 配置故 障  ·電流配置不合理  ·返回出廠設定或調用備份配置(在其有 效的情況下)見I-O-,drC-,CtL-或FUn-菜單中的FCS 參數

 CFI ATV31 施耐 德  通過串口的配 置出現錯誤 ·無效配置通過串口載入的配置不合理  ·檢查先前載入的配置·載入合理的配 置

USF ATV31 施 耐德 欠電壓  ·電源電壓輸入過低 ·瞬時電壓下降 ·負載電阻損壞  ·檢查電壓和電壓參數 ·更換變頻器

USF ATV31 施 耐 德  下限電 壓  ·ATV31·M2:160V ·ATV31·M3X:160V ·ATV31·N4:300V ·ATV31·S6X:300V控制面板
