變頻器整流模塊損壞

變頻器通常是由于電網電壓或內部短路引起。在排除內部短路情況下，更換整流橋。在現場處理故障時，應重點檢查用戶電網情況，如電網電壓，有無電焊機等對電網有污染的設備等。

變頻器逆變模塊損壞

變頻器通常是由于電機或電纜損壞及驅動電路故障引起。在修復驅動電路之后，測驅動波形良好狀態下，更換模塊。在現場服務中更換驅動板之后，須注意檢查馬達及連接電纜。在確定無任何故障下，才能運行變頻器。

故障代碼 FF35

故障原因

驅動電路故障

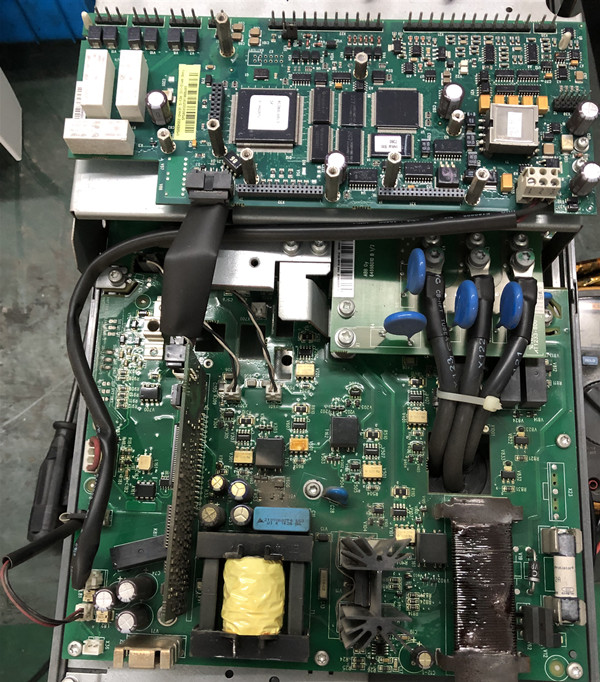

驅動電路用于驅動逆變器IGBT，也易發生故障。一般有明顯的損壞痕跡，諸如器件（電容、電阻、三極管及印刷板等）爆裂、變色、斷線等異�，F(xiàn)象，但不會出現驅動電路全部損壞情況。處理方法一般是按照原理圖，每組驅動電路逐級逆向檢查、測量、替代、比較等方法；或與另一塊正品（新的）驅動板對照檢查、逐級尋找故障點。處理故障步驟：首先對整塊電路板清灰除污。如發現印刷電路斷線，則補線處理；查出損壞器件即更換；根據筆者實踐經驗分析，對懷疑的元器件，進行測量、對比、替代等方法判斷，有的器件需要離線測定。驅動電路修復后，還要應用示波器觀察各組驅動電路信號的輸出波形，如果三相脈沖大小、相位不相等，則驅動電路仍然有異常處（更換的元器件參數不匹配，也會引起這類現象），應重復檢查、處理。大功率晶體管工作的驅動電路的損壞也是導致過流保護功能動作的原因之一。驅動電路損壞表現出來最常見的現象是缺相，或三相輸出電壓不相等，三相電流不平衡等特征。
