針對西門子變頻器G120的過熱故障，以下是一個詳細的維修方案：

一、過熱故障原因分析

變頻器過熱故障通常是由于其內部溫度過高，超過了設定的安全限值。可能的原因包括：

1. 環境溫度過高：變頻器安裝環境的溫度過高，或者周圍沒有足夠的散熱空間。
2. 散熱系統故障：散熱風扇損壞、散熱片堵塞或灰塵積聚，導致熱量無法有效散發。
3. 負載過重：變頻器所驅動的負載超過了其額定負載能力，導致電機輸出功率增大，電流和溫升也隨之上升。
4. 參數設置不當：如加速時間、減速時間過短，或V/F曲線設置不合理，導致電機頻繁啟停，產生額外熱量。

二、故障現象

當西門子變頻器G120出現過熱故障時，通常會報出相應的故障代碼（如F0001），同時可能伴有變頻器停機、電機轉速下降或運行不穩定等現象。

三、維修步驟

1. 檢查環境溫度

   • 確認變頻器所處的環境溫度是否過高。
   • 如果環境溫度超過變頻器的額定工作溫度，應采取措施降低環境溫度，如增加通風、使用空調或安裝冷卻系統等。

2. 檢查散熱系統

   • 檢查散熱風扇是否運轉正常。如果風扇不工作，可能是風扇故障或電源問題，需要更換風扇或修復電源。
   • 檢查散熱片是否堵塞或有灰塵積聚。定期清理散熱片上的灰塵，確保散熱器的通風暢通。

3. 檢查負載情況

   • 確認變頻器所驅動的負載是否過重，超過了其額定負載能力。
   • 如果負載過重，應適當減小負載或更換更大容量的變頻器。

4. 檢查參數設置

   • 審查變頻器的參數設置，確保所有參數如加速時間、減速時間等設置得當。
   • 避免參數設置過短導致變頻器在運行過程中產生過多熱量。

5. 檢查其他可能因素

   • 確認變頻器的接線是否正確無誤，無松動或接觸不良現象。
   • 檢查變頻器內部是否有其他元件損壞或老化，如IGBT模塊、電容等，這些元件的損壞也可能導致過熱故障。

6. 進行全面測試和驗證

   • 在完成以上維修步驟后，應對變頻器進行全面測試和驗證。
   • 模擬各種工況下的運行情況，確保變頻器能夠穩定、可靠地工作，并且不再出現過熱現象。

四、維修注意事項

1. 安全操作：在維修過程中，務必遵守安全操作規程，確保在斷電狀態下進行維修，使用絕緣工具，避免觸電事故。
2. 專業維修：對于復雜或不確定的故障，建議聯系專業的維修人員進行處理，避免因操作不當造成設備損壞或人身傷害。
3. 定期維護：定期對變頻器進行檢查和維護，包括清理散熱系統、檢查接線和元件狀態等，以確保其長期穩定運行。

五、預防措施

1. 合理安裝：在安裝變頻器時，應確保其處于通風良好、溫度適宜的環境中，避免安裝在密閉或高溫的環境中。
2. 正確選型：根據負載特性和運行要求，選擇合適的變頻器型號和規格，避免過載運行。
3. 優化參數：根據實際應用情況，合理設置變頻器的參數，避免參數設置不當導致的過熱故障。



通過以上維修方案，您可以有效地解決西門子變頻器G120的過熱故障，并確保其正常運行。

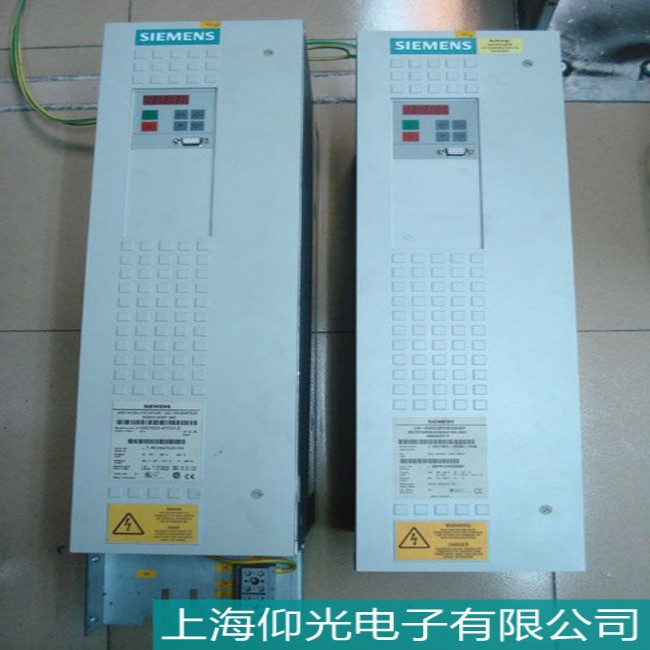

上海仰光電子維修西門子變頻器G120常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
